溶接施行方法の概要に関する知識　第11問

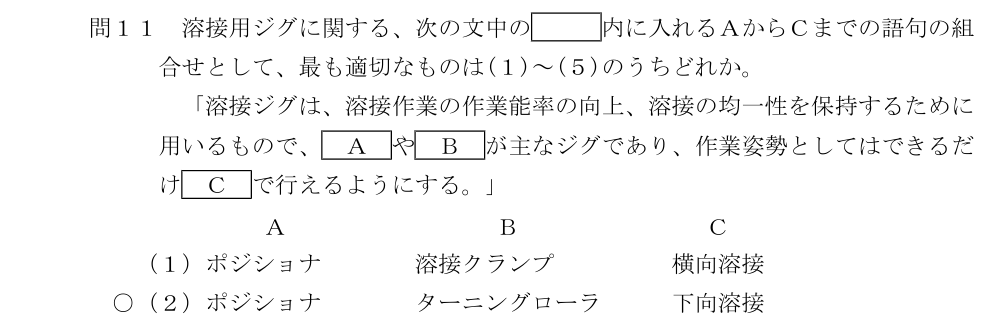

溶接用ジグに関する、次の文中の[ 　]内に入れるＡからＣまでの語句の組合せとして、最も適切なものは(１)～(５)のうちどれか。「溶接ジグは、溶接作業の作業能率の向上、溶接の均一性を保持するために用いるもので、[Ａ]や[Ｂ]が主なジグであり、作業姿勢としてはできるだけ[Ｃ]で行えるようにする。」

正答 (2)
正答は (2)。Ａ＝ポジショナ、Ｂ＝ターニングローラ、Ｃ＝下向溶接です。 文章はこうなります。 「溶接ジグは、溶接作業の作業能率の向上、溶接の均一性を保持するために用いるもので、ポジショナやターニングローラが主なジグであり、作業姿勢としてはできるだけ下向溶接で行えるようにする。」 【代表的な溶接ジグ】 ポジショナ　　品物を傾けたり回したりして、溶接線を楽な位置にする ターニングローラ　円筒形の品物をローラの上に載せ、回しながら 　　　　　　　　　溶接する どちらも、品物のほうを動かして、作業者が下向きの姿勢で溶接できるようにする道具です。
解説の続きをみる続きを閉じる
【下向溶接がよいわけ】 溶けた金属が重力で落ち着き、スラグも浮きやすい 【溶接姿勢の難しさ】 下向　　いちばんやさしい 横向　　溶けた金属が垂れやすい 立向　　流れ落ちやすい 上向　　いちばん難しい。落下するスパッタも危険 同じ腕前でも、姿勢が変われば出来ばえが変わります。だから、品物のほうを回してしまうのがいちばん確実です。 【ボイラーの胴で考えると】 長い円筒を手で回すのは無理 ターニングローラに載せて回せば、溶接する位置をいつも上（下向き）に持ってこられます。サブマージアーク溶接では、この組合せが欠かせません。 【ジグの目的】 作業能率を上げる 溶接の均一性を保つ ひずみを防ぎ、寸法精度を上げる 割れの防止はジグの役目ではありません。それは予熱や溶接棒の管理で行います。

出典：普通ボイラー溶接士 2024年下半期実施分（2025年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
