特別ボイラー溶接士

次の文中の[ 　]内に入れるＡからＣまでの語句又は数値の組合せとして、適切なものは(１)～(５)のうちどれか。…

溶接機器の取扱方法に関する知識　第30問

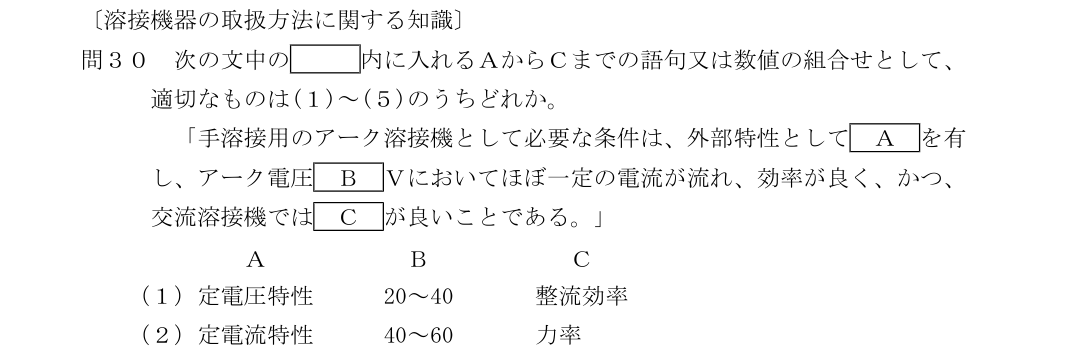

次の文中の[ 　]内に入れるＡからＣまでの語句又は数値の組合せとして、適切なものは(１)～(５)のうちどれか。「手溶接用のアーク溶接機として必要な条件は、外部特性として[Ａ]を有し、アーク電圧[Ｂ]Ｖにおいてほぼ一定の電流が流れ、効率が良く、かつ、交流溶接機では[Ｃ]が良いことである。」

正答 (4)
正答は (4)。 Ａ　垂下特性 Ｂ　20〜40 Ｃ　力率 手溶接用のアーク溶接機に求められる条件を並べた文です。 【垂下特性とは】 電流が増えると、電圧が下がっていく性質 手溶接では、アークの長さが手の動きで絶えず変わります。長さが変われば電圧も変わりますが、垂下特性の電源なら、そのとき電流はほとんど動きません。電流が一定なら、溶け方も一定です。 【アーク電圧の目安】 20〜40Ｖ 【交流溶接機で力率が問われるわけ】 変圧器とリアクタンスで電流を絞るので、力率が落ちやすい
解説の続きをみる続きを閉じる
力率が悪いと、同じ仕事をするのに大きな電流が要り、配線や変圧器に負担がかかります。だから力率の良さが条件になります。 【整流効率は直流機の話】 交流を直流に変えるときの効率 交流溶接機には整流器がないので、整流効率は関係ありません。ここを入れ替えるのが定番の引っかけです。 【外部特性の型】 垂下特性（定電流特性）　手溶接、ティグ溶接 定電圧特性　　　　　　　ミグ・マグ溶接などの半自動溶接 半自動溶接ではワイヤが一定の速さで送られてくるので、逆に電圧を一定にして、電流のほうで自動的につり合わせます。

出典：特別ボイラー溶接士 2023年下半期実施分（2024年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
