下図の回路にキルヒホッフの法則を適用した場合の説明として（Ａ）～（Ｄ）のうち正しいものはいくつあるか。 （１）～（５）の…
電子装備品等 第9問

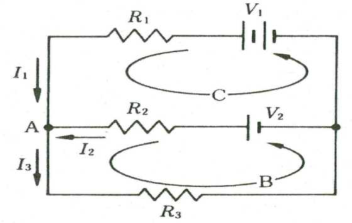

下図の回路にキルヒホッフの法則を適用した場合の説明として（Ａ）～（Ｄ）のうち正しいものはいくつあるか。 （１）～（５）の中から選べ。（Ａ）点 Ａ に第 1 法則を適用するとⅠ1 + Ⅰ2 - Ⅰ3 = 0となる。（Ｂ）閉回路 B に第 2 法則を適用するとⅠ2Ｒ2 - Ⅰ3Ｒ3 = Ｖ2 となる。（Ｃ）閉回路 C に第 2 法則を適用するとⅠ1Ｒ1 - Ⅰ2Ｒ2 = Ｖ1 - Ｖ2 となる。（Ｄ）閉回路 B に第 1 法則を適用するとⅠ2Ｒ2 + Ⅰ3Ｒ3 = Ｖ2Ｒ2 となる。
- (1)１
- (2)２
- (3)３
- (4)４
- (5)無し
正答 (2)
正答は (2) です。
選択肢(2)「２」が正答として示されています。
出典：令和2年3月期 航空従事者学科試験 一等航空整備士（飛行機） 電子装備品等 問9（国土交通省 公表）出典元ページ
