電子装備品等　第9問

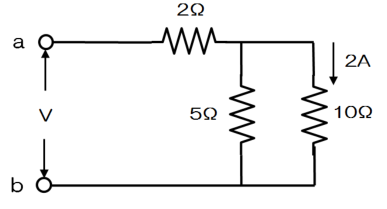

下図で 10（Ω）の抵抗に 2（Ａ）の電流を流す電源回路の説明として（Ａ）～（Ｄ）のうち正しいものはいくつあるか。（１）～（５）の中から選べ。（Ａ）5（Ω）の抵抗に流れる電流は 4（Ａ）である。（Ｂ）2（Ω）の抵抗に流れる電流は 10（Ａ）である。（Ｃ）2（Ω）の抵抗両端の電圧は 20（Ｖ）である。（Ｄ）端子ａ - ｂ間の電圧は 32（Ｖ）である。
