下図のブラシレス交流発電機の説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。（１）～（５）の中から選べ。…

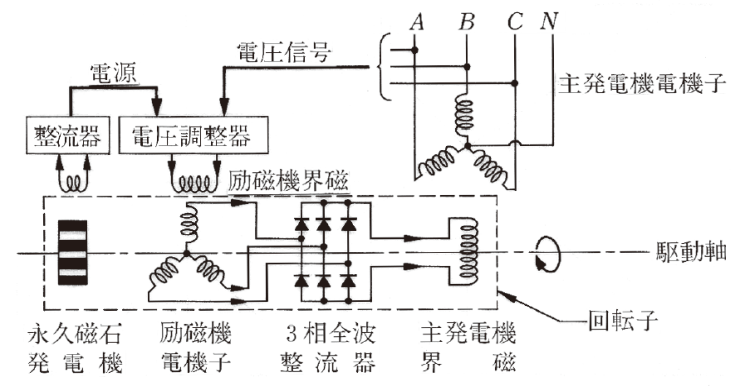

下図のブラシレス交流発電機の説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。（１）～（５）の中から選べ。（Ａ）永久磁石発電機の磁石が回転することにより交流を発電し、これが整流され 28 V直流となり、交流発電機の制御電源となる。（Ｂ）整流された 28 V 直流は電圧調整器を経て励磁機の界磁に送られて励磁機を励磁する。これにより励磁機の電機子に ３ 相交流が発生する。（Ｃ）励磁機の発電した交流は ３ 相全波整流器で直流に整流され、主発電機の界磁を励磁する。これにより主発電機の電機子に ３ 相交流が発生する。（Ｄ）主発電機の ３ 相交流は電圧調整器に送られ、115 V を保つように励磁機の界磁電流を調整する。

• (1)１
• (2)２
• (3)３
• (4)４
• (5)無し

出典：令和4年3月期 航空従事者学科試験 航空工場整備士 専門（電気装備品） 問17（国土交通省 公表）出典元ページ
