下図の「トランジスタ・スイッチ回路」に関する説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。 （１）～（５）の中から…
専門（電気装備品） 第17問

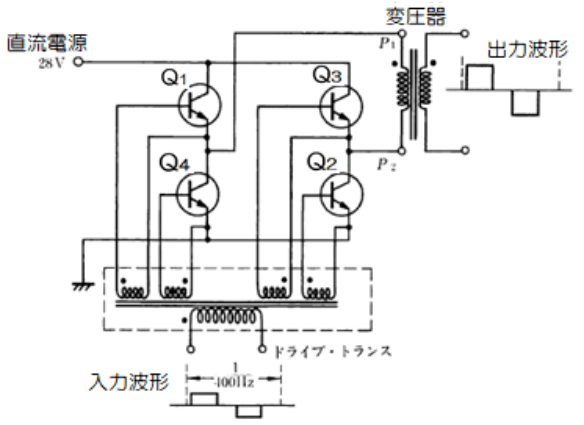

下図の「トランジスタ・スイッチ回路」に関する説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。 （１）～（５）の中から選べ。（Ａ）静止型インバータのトランジスタ・スイッチ回路である。（Ｂ）駆動回路からの入力の正の半サイクルでは電流はトランジスタ Q3、変圧器 1 次巻線および Q4 を通って接地する。（Ｃ）駆動回路からの入力の負の半サイクルでは電流はトランジスタ Q1、変圧器 1 次巻線および Q2 を通って接地する。（Ｄ）入力の正負に応じて変圧器の 1 次巻線に流れる電流の方向を切り替え、変圧器 2 次側に入力波形と同じ出力波形を得ることができる。
- (1)１
- (2)２
- (3)３
- (4)４
- (5)無し
正答 (2)
正答は (2) です。
選択肢(2)「２」が正答として示されています。
出典：令和4年7月期 航空従事者学科試験 航空工場整備士 専門（電気装備品） 問17（国土交通省 公表）出典元ページ
