下図で V1 = 4 V、V2 = 2 V、R1 = 0.2 Ω、R2 = 0.1 Ω、R3 = 1 Ω であるとき、Ⅰ…
専門（電気装備品） 第9問

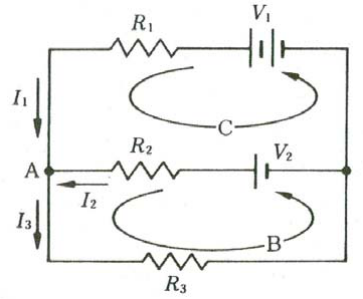

下図で V1 = 4 V、V2 = 2 V、R1 = 0.2 Ω、R2 = 0.1 Ω、R3 = 1 Ω であるとき、Ⅰ1、Ⅰ2、Ⅰ3 の電流で次のうち正しいものはどれか。
- (1)Ⅰ1 =7.5 A Ⅰ2 = 2.5 A Ⅰ3 =-5 A
- (2)Ⅰ1 = -5 A Ⅰ2 =2.5 A Ⅰ3 =7.5 A
- (3)Ⅰ1 = -7.5 A Ⅰ2 = 2.5 A Ⅰ3 =5 A
- (4)Ⅰ1 =2.5 A Ⅰ2 =7.5 A Ⅰ3 = -5 A
- (5)Ⅰ1 = 7.5 A Ⅰ2 =-5 A Ⅰ3 =2.5 A
正答 (5)
正答は (5) です。
この設問は「適切なもの」を選ぶ形式です。つまり 「Ⅰ1 = 7.5 A Ⅰ2 =-5 A Ⅰ3 =2.5 A」が正しい内容で、残りの選択肢には誤りが含まれています。
出典：令和4年7月期 航空従事者学科試験 航空工場整備士 専門（電気装備品） 問9（国土交通省 公表）出典元ページ
