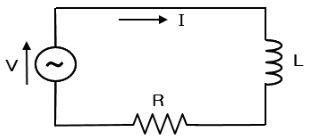

下図の RL 直列回路において V = 200 V 、f = 60 Hz 、L = 0.016 H 、R = 8 Ω としたときの回路の説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。（１）～（５）の中から選べ。　ただし、円周率は 3.14 とする。（Ａ）コイルの誘導リアクタンスは約 10 Ω である。（Ｂ）RL 直列回路のインピーダンスは約 13 Ω である。（Ｃ）回路に流れる電流は約 20 Ａ である。（Ｄ）抵抗で生じる電圧降下は約 120 Ｖ である。

• (1)１
• (2)２
• (3)３
• (4)４
• (5)無し

出典：令和5年7月期 航空従事者学科試験 航空工場整備士 専門（電子装備品） 問8（国土交通省 公表）出典元ページ
