移動式クレーンの運転のために必要な力学に関する知識　第38問

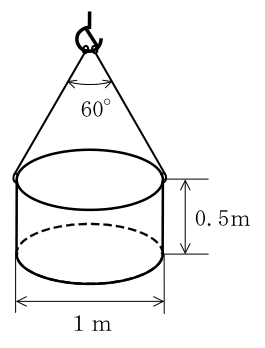

図のように、直径１ｍ、高さ0.5ｍの鋳鉄製の円柱を同じ長さの２本の玉掛け用ワイヤロープ(以下、本問において「ワイヤロープ」という。)を用いてつり角度60°でつるとき、１本のワイヤロープにかかる張力の値に最も近いものは(１)～(５)のうちどれか。ただし、鋳鉄の１㎥当たりの質量は7.2ｔ、重力の加速度は9.8ｍ/ｓ²とする。また、荷の左右のつり合いは取れており、左右のワイヤロープの張力は同じとし、ワイヤロープ及び荷のつり金具の質量は考えないものとする。

移動式クレーン運転士 2025年下半期（2026年4月公表） 第38問の図
正答 (3)
正答は (3) 16kＮ。 【手順1】体積を求める 直径１ｍなので半径は0.5ｍ、高さは0.5ｍです。 0.5ｍ × 0.5ｍ × 3.14 × 0.5ｍ ＝ 約0.39㎥ 【手順2】質量を求める 鋳鉄は１㎥あたり7.2ｔです。 0.39㎥ × 7.2ｔ ＝ 約2.83ｔ 【手順3】荷にかかる重力を求める 2830kg × 9.8 ＝ 約27.7kＮ 【手順4】１本の張力を求める 27.7kＮ ÷ ２ ＝ 13.9kＮ 13.9kＮ ÷ cos30°（0.866）＝ 約16kＮ
解説の続きをみる続きを閉じる
誤答の選択肢の作られ方は次のとおりです。 (2) 14kＮ … つり角度を考えず、半分にしただけで止めた値 (5) 28kＮ … 荷全体の重さ。２本で分けるのを忘れた値 2023年上半期実施分の問39は、材料がアルミニウム、高さ２ｍで同じ形の問題でした。材料と寸法が変わるだけで手順は同じです。 つり角度と張力 １本の張力 ＝ （荷の質量 × 9.8 ÷ ２）÷ cos(つり角度 ÷ ２) つり角度が開くほど張力は大きくなります。 つり角度 0° … 1.00 倍 30° … 1.04 倍 60° … 1.16 倍 90° … 1.41 倍 120° … 2.00 倍 120°でちょうど2倍、つまり2本で吊っている意味がなくなります。 現場でつり角度60°以下が原則とされるのは、この増え方のためです。 円柱の体積 ＝ 半径² × π × 高さ 直径が与えられているときは、半分にしてから2乗します。 ここで直径のまま2乗すると答えが4倍になり、たいてい選択肢に用意されています。 出典：力学の基礎（体積・質量・つり角度と張力）

出典：移動式クレーン運転士 2025年下半期実施分（2026年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
