次の図中(突合せ溶接継手)に示すＡ部の名称として、最も適切なものは次のうちどれか。…
溶接棒及び溶接部の性質の概要に関する知識 第24問

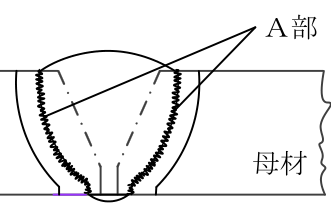

次の図中(突合せ溶接継手)に示すＡ部の名称として、最も適切なものは次のうちどれか。
- (1)溶接部
- (2)ボンド部
- (3)熱影響部
- (4)溶接金属
- (5)溶着金属
正答 (2)
正答は (2)。ボンド部です。
図のＡ部は、溶接金属と母材（熱影響部）との境界を指しています。この境目をボンド部といいます。
【溶接部の呼び分け】
溶着金属 溶接棒が溶けて付いた金属
溶接金属 溶着金属と、溶けた母材とが混じり合って固まった金属
ボンド部 溶接金属と母材との境界（融合部ともいう）
熱影響部 溶けてはいないが、熱で組織が変わった母材の部分
溶接部 溶接金属、ボンド部、熱影響部をまとめた呼び方
【中心から外へ向かって並べる】
溶接金属 → ボンド部 → 熱影響部 → もとのままの母材
解説の続きをみる続きを閉じる

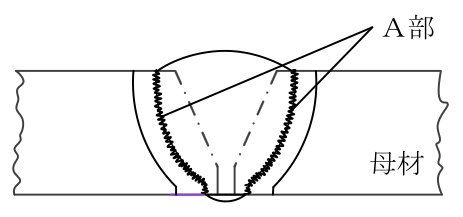

図では、溶接金属の輪郭を描いた線がボンド部に当たります。
【ボンド部が弱点になるわけ】
溶けた側と溶けなかった側が、急に切り替わる
組織も結晶の大きさも急に変わるので、じん性が落ちやすく、融合不良やビード下割れが出やすい場所です。
【熱影響部で起きること】
溶接金属に近い側 結晶が粗くなり、焼きが入って硬くなる
少し離れた側 焼ならしのように結晶が細かくなる
さらに離れた側 焼なましのように軟らかくなる
【「溶着金属」と「溶接金属」の違い】
溶着金属 溶接棒から来た分だけ
溶接金属 それに溶けた母材が混ざったもの
同じもののように見えますが、試験では区別されます。
【予熱がボンド部に効くわけ】
冷える速さがゆるめば、急な組織の変化が和らぐ
出典：普通ボイラー溶接士 2025年下半期実施分（2026年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
