図のような回路について、ＡＥ間に60Ｖの電圧をかけたときの電流Ｉ(Ａ)、電圧Ｅ(Ｖ)、抵抗Ｒ(Ω)の値に関する記述として…
原動機及び電気に関する知識 第22問

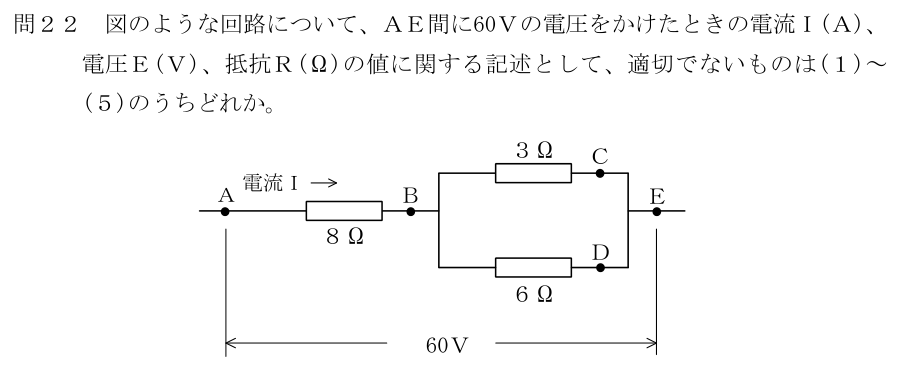

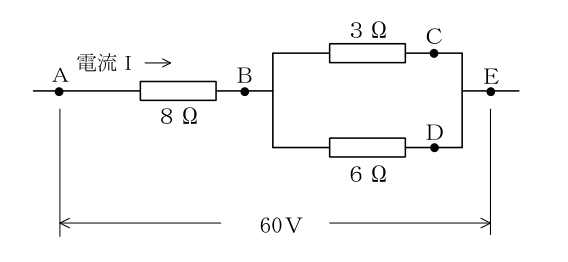

図のような回路について、ＡＥ間に60Ｖの電圧をかけたときの電流Ｉ(Ａ)、電圧Ｅ(Ｖ)、抵抗Ｒ(Ω)の値に関する記述として、適切でないものは(１)～(５)のうちどれか。60Ｖ６Ω３ΩＥ電流Ｉ８ΩＡＢＣＤ
- (1)ＡＢ間の電圧の値は48Ⅴである。
- (2)ＢＤ間の電圧の値は12Ⅴである。
- (3)Ｂ点を流れる電流の値は４Ａである。
- (4)Ｄ点を流れる電流の値は２Ａである。
- (5)ＢＥ間の抵抗の値は２Ωである。
正答 (3)
正答は (3) です。
この設問は「適切でないもの」を選ぶ形式です。つまり 「Ｂ点を流れる電流の値は４Ａである。」 という記述に誤りが含まれており、残りの選択肢は適切な記述として扱われています。
※ どこがどう誤りなのかまで踏み込んだ解説は準備中です。
クレーン・デリック運転士〔クレーン限定〕 2025年上半期実施分（2025年10月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）
