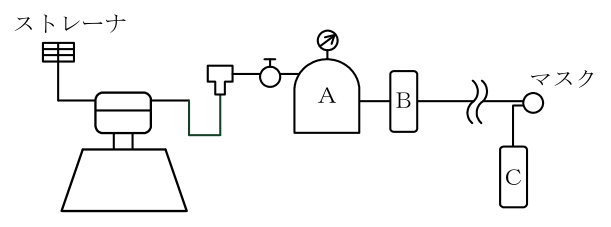

全面マスク式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちど…

正答は (3)。Ａ＝調節用空気槽、Ｂ＝空気清浄装置、Ｃ＝予備ボンベです。 Ａ 圧力計が付いたドーム型の容器。空気槽です。 送気量を安定させるための調節用空気槽がここに置かれます。 Ｂ 空気槽の直後にある縦長の箱。空気清浄装置です。 圧力計が付いていないことが空気槽との違いです。 Ｃ 送気ホースの先、マスクのそばにぶら下がっている小型の容器。 予備ボンベです。送気が絶たれたときに潜水者が自分で使う 非常用の空気源なので、潜水者の側に置かれます。 Ｃの位置がマスクのすぐ近くである点が手がかりになります。船上の設備ではなく潜水者が携行するものなので、予備ボンベ以外にはあり得ません。 送気系統の並び（送気式潜水） ストレーナ → コンプレッサー → 空気清浄装置 → 逆止弁 → 空気槽 → （空気清浄装置）→ 送気ホース → ヘルメット／マスク 各部の見分け方（図で問われるときの手がかり） ストレーナ いちばん手前の格子状の記号。外気を吸い込む入口 コンプレッサー 台の上に載った箱形。図では最も大きく描かれる 逆止弁 配管の途中の小さな丸い記号。空気の逆流を止める 空気槽 圧力計が付いた容器。圧力計が付いていたら空気槽と考えてよい 空気清浄装置 空気槽の後ろに置かれる縦長の箱 予備ボンベ 潜水者側、マスクやヘルメットのそばにぶら下がる小型容器 圧力計が付いているかどうかが最大の手がかりです。 空気槽は圧力を監視する必要があるので必ず圧力計を伴います。 清浄装置は空気を通すだけなので圧力計が付きません。 出典：送気式潜水の送気系統の一般的な構成
