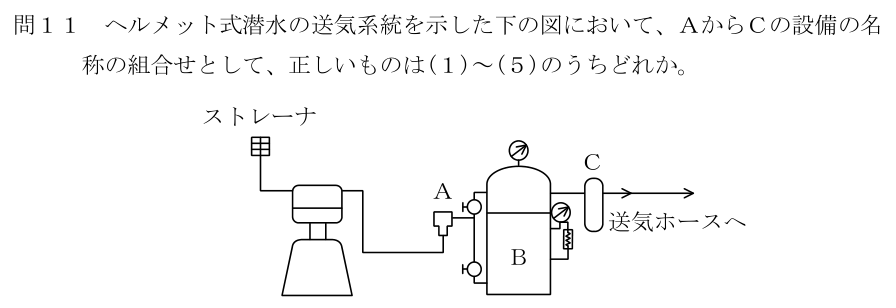

ヘルメット式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちど…

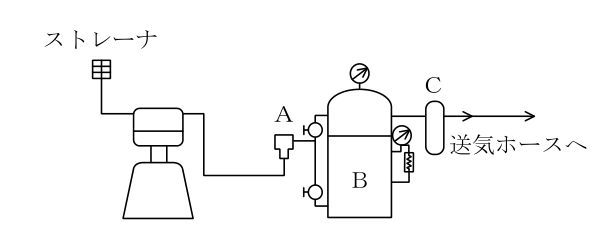

正答は (4)。Ａ＝逆止弁、Ｂ＝予備空気槽、Ｃ＝空気清浄装置です。 図を左から追うと、ストレーナ（格子）から外気を吸い込み、コンプレッサーで圧縮し、配管を経て容器へ入り、最後に送気ホースへ向かう流れになっています。 Ａ コンプレッサーの直後にある小さな記号。ここは逆止弁です。 圧縮した空気が逆流してコンプレッサー側へ戻らないようにします。 Ｂ 圧力計が付いた大きな容器。空気槽です。 ヘルメット式の系統図では、事故に備えて空気を蓄える予備空気槽が この位置に描かれます。 Ｃ 空気槽の後ろ、送気ホースへ出る直前の縦長の容器。空気清浄装置です。 潜水者が吸う直前に、油分や水分、においを取り除きます。 見分けの決め手は圧力計です。圧力計が付いている容器は空気槽、付いていない縦長の筒は空気清浄装置と判断できます。清浄装置は空気を通すだけなので、圧力を監視する必要がないからです。 送気系統の並び（送気式潜水） ストレーナ → コンプレッサー → 空気清浄装置 → 逆止弁 → 空気槽 → （空気清浄装置）→ 送気ホース → ヘルメット／マスク 各部の見分け方（図で問われるときの手がかり） ストレーナ いちばん手前の格子状の記号。外気を吸い込む入口 コンプレッサー 台の上に載った箱形。図では最も大きく描かれる 逆止弁 配管の途中の小さな丸い記号。空気の逆流を止める 空気槽 圧力計が付いた容器。圧力計が付いていたら空気槽と考えてよい 空気清浄装置 空気槽の後ろに置かれる縦長の箱 予備ボンベ 潜水者側、マスクやヘルメットのそばにぶら下がる小型容器 圧力計が付いているかどうかが最大の手がかりです。 空気槽は圧力を監視する必要があるので必ず圧力計を伴います。 清浄装置は空気を通すだけなので圧力計が付きません。 出典：送気式潜水の送気系統の一般的な構成
