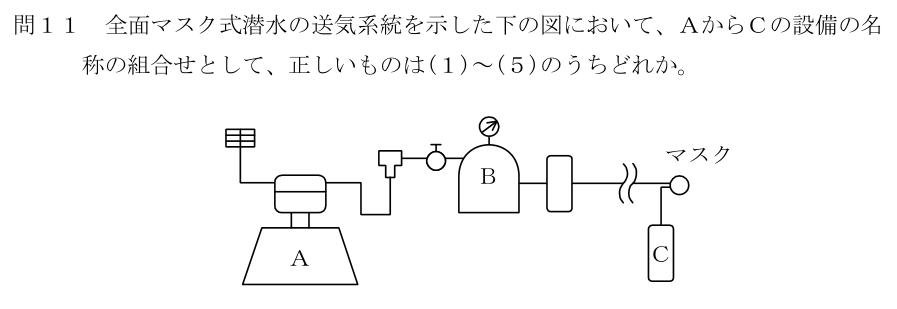

全面マスク式潜水の送気系統を示した下の図において、ＡからＣの設備の名称の組合せとして、正しいものは(１)～(５)のうちど…

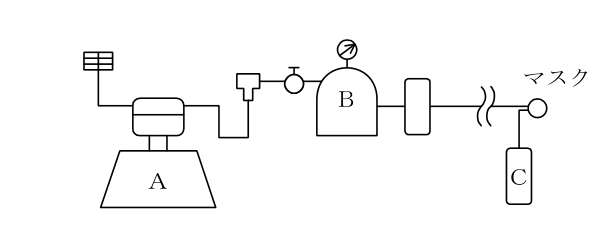

正答は (5)。Ａ＝コンプレッサー、Ｂ＝調節用空気槽、Ｃ＝予備ボンベです。 Ａ 台の上に載った大きな箱形。コンプレッサーです。 その左上にある格子状の記号がストレーナで、ここから外気を吸い込みます。 ストレーナが直結している先がコンプレッサーだと分かります。 Ｂ 圧力計が付いたドーム型の容器。調節用空気槽です。 Ｃ マスクのそばにぶら下がる小型の容器。予備ボンベです。 選択肢では「ストレーナ」と「コンプレッサー」のどちらがＡかが分かれ目になっています。図ではストレーナは格子だけの小さな記号として別に描かれ、そこから配管が伸びた先の大きな機械がＡです。大きさと位置関係で判断できます。 送気系統の並び（送気式潜水） ストレーナ → コンプレッサー → 空気清浄装置 → 逆止弁 → 空気槽 → （空気清浄装置）→ 送気ホース → ヘルメット／マスク 各部の見分け方（図で問われるときの手がかり） ストレーナ いちばん手前の格子状の記号。外気を吸い込む入口 コンプレッサー 台の上に載った箱形。図では最も大きく描かれる 逆止弁 配管の途中の小さな丸い記号。空気の逆流を止める 空気槽 圧力計が付いた容器。圧力計が付いていたら空気槽と考えてよい 空気清浄装置 空気槽の後ろに置かれる縦長の箱 予備ボンベ 潜水者側、マスクやヘルメットのそばにぶら下がる小型容器 圧力計が付いているかどうかが最大の手がかりです。 空気槽は圧力を監視する必要があるので必ず圧力計を伴います。 清浄装置は空気を通すだけなので圧力計が付きません。 出典：送気式潜水の送気系統の一般的な構成
