下図における入力Ａ、Ｂに対する出力Ｘを論理式で表したもので次のうち正しいものはどれか。…

専門（電気装備品）　第18問

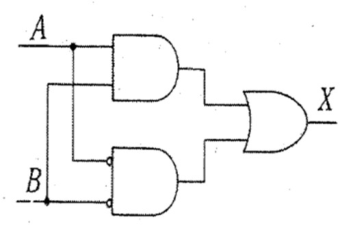

下図における入力Ａ、Ｂに対する出力Ｘを論理式で表したもので次のうち正しいものはどれか。

航空工場整備士令和元年7月期第18問の表

(1)Ｘ＝（Ａ・Ｂ）＋（Ａ̄・Ｂ̄）
(2)Ｘ＝（Ａ̄・Ｂ̄）・（Ａ・Ｂ）
(3)Ｘ＝（Ａ̄＋Ｂ）＋（Ａ・Ｂ̄）
(4)Ｘ＝（Ａ̄・Ｂ̄）・（Ａ＋Ｂ）

正答 (1)

正答は (1) です。この設問は「適切なもの」を選ぶ形式です。つまり「Ｘ＝（Ａ・Ｂ）＋（Ａ̄・Ｂ̄）」が正しい内容で、残りの選択肢には誤りが含まれています。

出典：令和元年7月期航空従事者学科試験航空工場整備士専門（電気装備品）問18（国土交通省公表）出典元ページ
