専門（電気装備品） 第9問

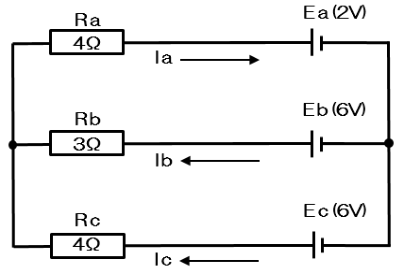

下図で Eａ = 2 V、Eｂ = 6 V、Eｃ = 6 V、Rａ= 4 Ω、Rｂ = 3 Ω、Rｃ= 4 Ω であるとき、Ｉａ、Ｉｂ、Ｉｃ の電流（A）で次のうち正しいものはどれか。
- (1)（Ｉａ）: 3.5 （Ｉｂ）: 2.0 （Ｉｃ）: 1.5
- (2)（Ｉａ）: 1.4 （Ｉｂ）: 0.8 （Ｉｃ）: 0.6
- (3)（Ｉａ）: 0.7 （Ｉｂ）: 0.4 （Ｉｃ）: 0.3
- (4)（Ｉａ）: 0.6 （Ｉｂ）: 0.4 （Ｉｃ）: 0.2
- (5)（Ｉａ）: 0.3 （Ｉｂ）: 0.2 （Ｉｃ）: 0.1
正答 (3)
正答は (3) です。
この設問は「適切なもの」を選ぶ形式です。つまり 「（Ｉａ）: 0.7 （Ｉｂ）: 0.4 （Ｉｃ）: 0.3」が正しい内容で、残りの選択肢には誤りが含まれています。
出典：令和4年3月期 航空従事者学科試験 航空工場整備士 専門（電気装備品） 問9（国土交通省 公表）出典元ページ
