電子装備品等 第8問
下図回路における端子 a - b 間の電圧（Ｖ）で次のうち正しいものはどれか。
- (1)4
- (2)10
- (3)20
- (4)32
正答 (4)
正答は (4)。32 V です。

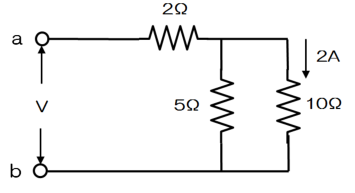

図の回路は、端子 a から 2 Ω の抵抗を通り、その先で 5 Ω と 10 Ω が並列につながっています。10 Ω には 2 A が流れています。
【計算】
並列部分の電圧 10 Ω×2 A＝20 V
5 Ω に流れる電流 20 V÷5 Ω＝4 A
2 Ω に流れる電流（全電流） 2 A＋4 A＝6 A
2 Ω の電圧降下 2 Ω×6 A＝12 V
a－b 間の電圧 12 V＋20 V＝32 V
【ほかの選択肢】
(1) 4 は、5 Ω に流れる電流の値です 誤り
解説の続きをみる続きを閉じる
(2) 10 は、計算の筋に合わない値です 誤り
(3) 20 は、並列部分の電圧だけで、2 Ω の電圧降下を足していない値です 誤り
【確かめ】
合成抵抗は 2＋（5×10）÷（5＋10）≒2＋3.33＝5.33 Ω で、5.33 Ω×6 A≒32 V となり、同じ答えになります。
出典：令和2年3月期 航空従事者学科試験 二等航空整備士（飛行機） 電子装備品等 問8（国土交通省 公表）出典元ページ
