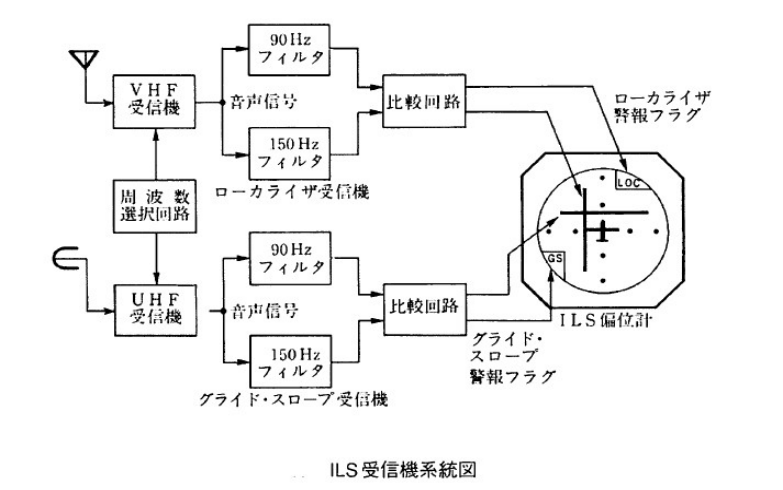

下図の ILS 受信系統における ILS 偏位計の指示の説明で次のうち正しいものはどれか。…

正答は (3)。正しいのはこれです。 ILS 偏位計では、縦の針がローカライザ（LOC）、横の針がグライド・パス（GS）を示します。針は「コースのある方向」に振れるので、針の側へ機体を寄せればコースに乗ります。 図の偏位計を見ると、 縦の針（LOC）は中心より左に振れている　→　コースは機体の左にある　→　機体はローカライザ・コースより右側にいる 横の針（GS）は中心より上に振れている　→　グライド・パスは機体の上にある　→　機体はグライド・パス・コースより下側にいる したがって、ローカライザ・コースより右側、グライド・パス・コースより下側にいます。
