下図の I L S 受信系統における I L S 偏位計の指示の説明として次のうち正しいものはどれか。…

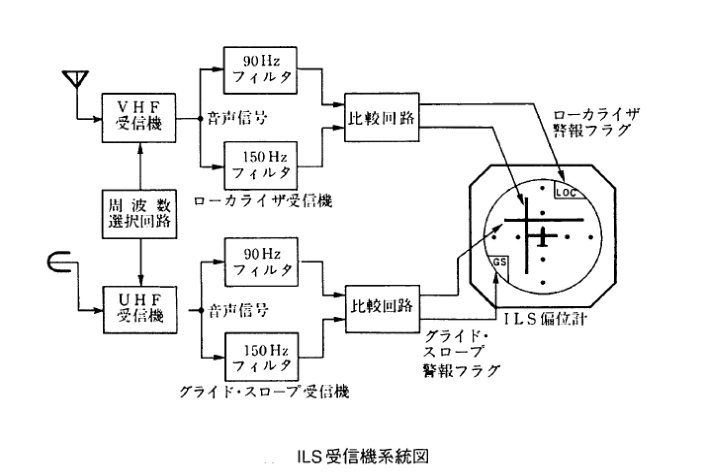

したがって、ローカライザの正しいコースより右側、グライド・スロープの正しいコースより下側にいます。 【ほかの選択肢】 (1) 縦の針が中心から外れているので、ローカライザのコース上ではありません。また機体はグライド・スロープより下側です　誤り (2) 両方の針が中心から外れているので、どちらのコース上でもありません　誤り (4) 左右も上下も逆の読み方です　誤り 【系統図の読み方】 ローカライザ受信機（VHF）とグライド・スロープ受信機（UHF）は、それぞれ 90 Hz と 150 Hz の変調信号の強さを比較回路で比べ、その差で針を振らせます。信号が弱く信頼できないときは、LOC・GS の警報フラグが現れます。
