電子装備品等　第8問

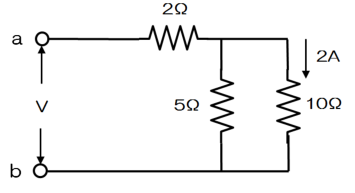

下図回路における端子 a - b 間の電圧（Ｖ）で次のうち正しいものはどれか。

(1)4
(2)10
(3)20
(4)32

正答 (4)

正答は (4)。32 V です。図の回路は、端子 a から 2 Ω の抵抗を通り、その先で 5 Ω と 10 Ω が並列につながっています。10 Ω には 2 A が流れています。【計算】並列部分の電圧　10 Ω×2 A＝20 V 5 Ω に流れる電流　20 V÷5 Ω＝4 A 2 Ω に流れる電流（全電流）　2 A＋4 A＝6 A 2 Ω の電圧降下　2 Ω×6 A＝12 V a－b 間の電圧　12 V＋20 V＝32 V 【ほかの選択肢】 (1) 4 は、5 Ω に流れる電流の値です　誤り

解説の続きをみる続きを閉じる

(2) 10 は、計算の筋に合わない値です　誤り (3) 20 は、並列部分の電圧だけで、2 Ω の電圧降下を足していない値です　誤り【確かめ】合成抵抗は 2＋（5×10）÷（5＋10）≒2＋3.33＝5.33 Ω で、5.33 Ω×6 A≒32 V となり、同じ答えになります。

出典：令和2年3月期航空従事者学科試験二等航空整備士（回転翼）電子装備品等問8（国土交通省公表）出典元ページ
