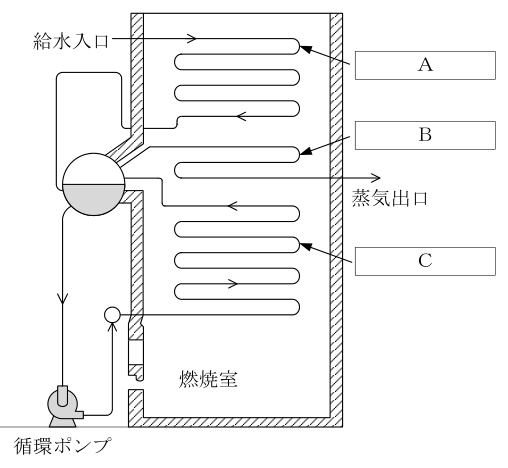

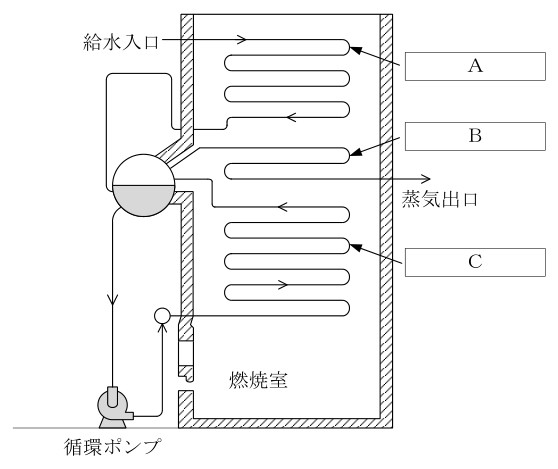

強制循環式水管ボイラーの原理的な系統を示す次の図において、[ 　]内に入れるＡからＣまでの語句の組合せとして、適切なもの…

エコノマイザは給水入口の側、過熱器は蒸気出口の側にあります。水管はドラムと循環ポンプのあいだ、つまり燃焼室にいちばん近いところです。 【強制循環式の特徴】 循環系路の途中にポンプを置き、強制的にボイラー水を循環させる 高圧になるほど水と蒸気の密度差が小さくなり、自然の循環力が弱くなります。その足りない分をポンプで補うのが強制循環式です。図に循環ポンプが描かれているのは、そのためです。 【配置の順になるわけ】 燃焼ガスの温度が高い順に、高い温度を必要とする相手を置く いちばん熱い燃焼室に水管、その先に過熱器、いちばん温度の下がった出口側にエコノマイザ、という並びになります。
