ボイラーの構造に関する知識　第3問

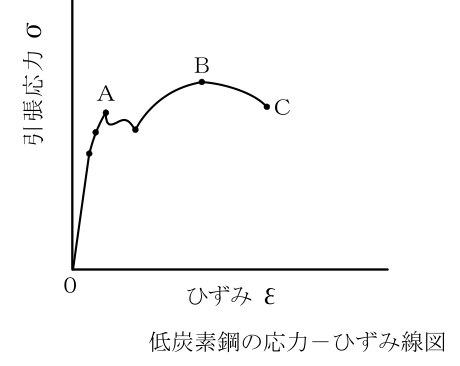

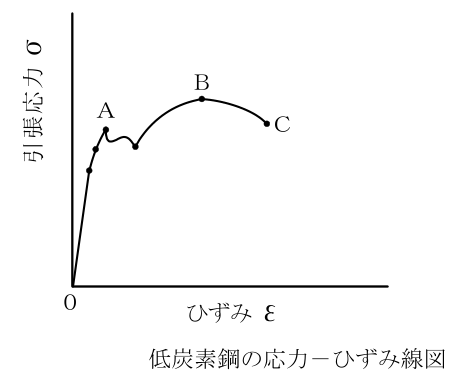

次の低炭素鋼の応力-ひずみ線図に示す、Ａ点、Ｂ点及びＣ点の応力を表す一般的な語句の組合せとして、適切なものは(１)～(５)のうちどれか。

(1)Ａ点: 弾性限度　Ｂ点: 許容引張応力　Ｃ点: 引張強さ
(2)Ａ点: 比例限度　Ｂ点: 引張強さ　Ｃ点: 破断強さ
(3)Ａ点: 比例限度　Ｂ点: 弾性限度　Ｃ点: 降伏点
(4)Ａ点: 降伏点　Ｂ点: 許容引張応力　Ｃ点: 破断強さ
(5)Ａ点: 降伏点　Ｂ点: 引張強さ　Ｃ点: 破断強さ

正答 (5)

正答は (5)。Ａ点＝降伏点、Ｂ点＝引張強さ、Ｃ点＝破断強さです。低炭素鋼を引っ張ると、応力とひずみは決まった形の曲線を描きます。図のＡ点は、曲線がいったん下がってギザギザになるところ。ここが降伏点です。【応力−ひずみ線図の並び】比例限度　応力とひずみが比例する限界弾性限度　力を除けば元に戻る限界降伏点　　急に伸び始め、応力がいったん下がる点（図のＡ）引張強さ　曲線のいちばん高いところ（図のＢ）破断強さ　試験片が切れたときの応力（図のＣ）【Ａ点が降伏点と分かるわけ】

解説の続きをみる続きを閉じる

そこだけ曲線が一度へこんで、再び上がっている比例限度も弾性限度も、曲線の形にこの特徴は出ません。上降伏点で一度下がり、下降伏点で伸び続けるという、低炭素鋼に特有の動きです。【Ｂ点が頂点になるわけ】そこまでは断面が一様に細り、そこから先は一か所だけが細る一か所に集中して細くなること（くびれ）が始まると、見かけの応力は下がっていきます。だから曲線は頂点を過ぎて下り、Ｃ点で切れます。【許容引張応力】引張強さを安全率で割った値。図の上の点ではない (1)(4) はこれを図の点として挙げていますが、線図に現れる量ではありません。
