二級ボイラー技士

燃料油供給装置の構成に関し、次の系統図に示すＡ～Ｃの装置の名称の組合せとして、適切なものは(１)～(５)のうちどれか。…

燃料及び燃焼に関する知識　第26問

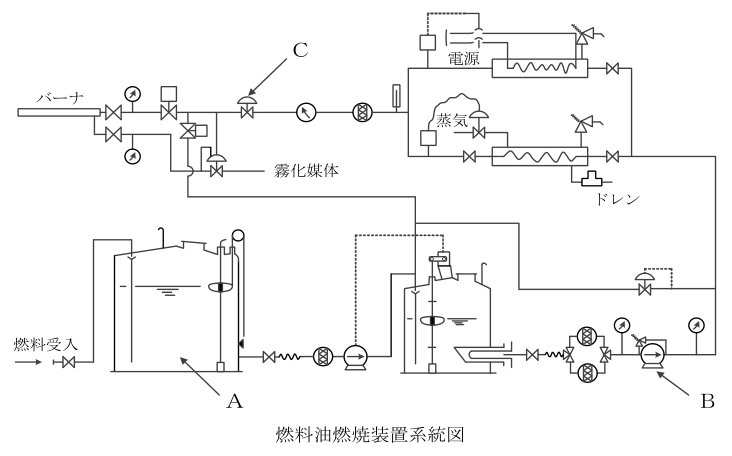

燃料油供給装置の構成に関し、次の系統図に示すＡ～Ｃの装置の名称の組合せとして、適切なものは(１)～(５)のうちどれか。

二級ボイラー技士 2024年下半期（2025年4月公表） 第26問の図
正答 (2)
正答は (2)。Ａ＝貯蔵タンク、Ｂ＝噴燃ポンプ、Ｃ＝油量調節弁です。 燃料油は、次の順に流れます。 【燃料油供給装置の系統】 貯蔵タンク　　受け入れて溜めておく。１週間から１か月分が一般的 　↓（移送ポンプ） サービスタンク　バーナへ送り出す手前の小さなタンク。 　　　　　　　　最大燃焼量の２時間分程度。自動油面調節装置を付ける 　↓ 油ストレーナ　ごみや金属粉を取り除く 　↓ 噴燃ポンプ　　バーナポンプともいう。噴霧に必要な圧力まで高める 　↓ 油加熱器　　　噴霧に適した粘度まで温める
解説の続きをみる続きを閉じる
　↓ 油量調節弁　　燃焼量に応じて、炉へ送る油の量を加減する 　↓ 遮断弁　　　　異常のとき、燃料を断つ 　↓ バーナ 【二つのポンプの違い】 移送ポンプ　貯蔵タンクからサービスタンクへ運ぶ 噴燃ポンプ　バーナへ送り込む圧力をつくる 運ぶためのポンプと、霧にする圧力をつくるポンプ。役目が違います。 【油量調節弁と遮断弁の違い】 油量調節弁　ふだんの運転で、量を加減する 遮断弁　　　異常時に、完全に止める 加減する弁と、止める弁。どちらか一方では足りません。

出典：二級ボイラー技士 2024年下半期実施分（2025年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
