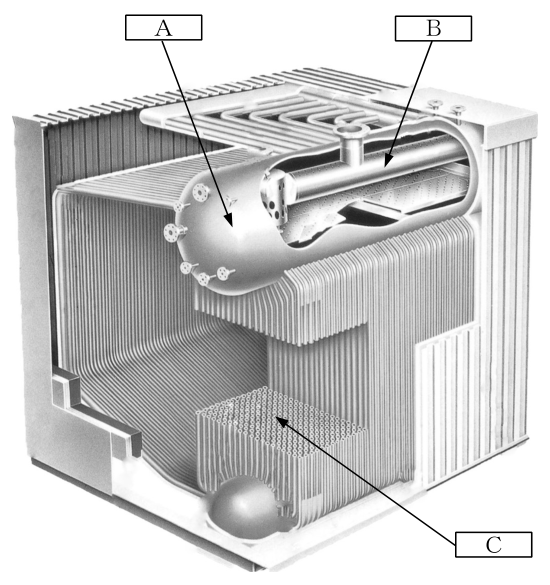

二胴形水管ボイラーの構造を示す下図において、ＡからＣまでの名称の組合せとして適切なものは、次のうちどれか。…

【気水分離器が蒸気ドラムの中にあるわけ】 水と蒸気が分かれるのは蒸気ドラムの中だから 分けたそばで、残った水分をさらに落とします。湿った蒸気を送り出すと、蒸気管の中で水がたまってウォータハンマを起こし、過熱器に入れば水に溶けていた塩類が残って汚します。 【脱気器との違い】 気水分離器　蒸気に混じった水分を取り除く。蒸気ドラムの中にある 脱気器　　　給水に溶けている酸素などの気体を取り除く。ボイラーの外にある 名前は似ていますが、相手も置き場所も違います。 【水管と煙管の違い】 水管　管の中が水、外が燃焼ガス 煙管　管の中が燃焼ガス、外が水 図の管の束は二つのドラムをつないでいます。ドラムどうしを結ぶのは水の通り道なので、水管群です。
