次の文中の[ ]内に入れるＡの数値及びＢの語句の組合せとして、適切なものは(１)～(５)のうちどれか。…
溶接機器の取扱方法に関する知識 第30問

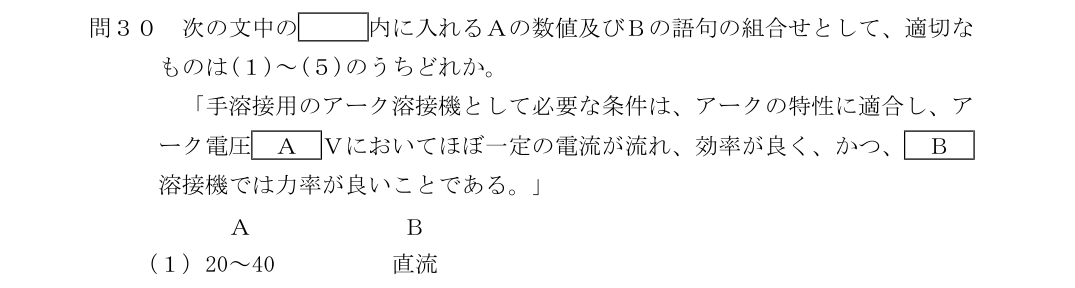

次の文中の[ ]内に入れるＡの数値及びＢの語句の組合せとして、適切なものは(１)～(５)のうちどれか。「手溶接用のアーク溶接機として必要な条件は、アークの特性に適合し、アーク電圧[Ａ]Ｖにおいてほぼ一定の電流が流れ、効率が良く、かつ、[Ｂ]溶接機では力率が良いことである。」
- (1)Ａ: 20～40 Ｂ: 直流
- (2)Ａ: 20～40 Ｂ: 交流
- (3)Ａ: 40～60 Ｂ: 直流
- (4)Ａ: 80～90 Ｂ: 直流
- (5)Ａ: 80～90 Ｂ: 交流
正答 (2)
正答は (2)。Ａ＝20〜40、Ｂ＝交流 です。
文章はこうなります。
「手溶接用のアーク溶接機として必要な条件は、アークの特性に適合し、アーク電圧20〜40Ｖにおいてほぼ一定の電流が流れ、効率が良く、かつ、交流溶接機では力率が良いことである。」
【アーク電圧20〜40Ｖ】
被覆アーク溶接の、実際の作業範囲
この範囲で電流が安定していることが求められます。40〜60Ｖや80〜90Ｖでは、実際のアークの範囲から外れます。
【80〜90Ｖは何の数字か】
交流アーク溶接機の無負荷電圧に近い値
解説の続きをみる続きを閉じる
アークが出ていないときの電圧と、出ているときの電圧を取り違えさせる作りです。アークが出れば、電圧は20〜40Ｖまで下がります。
【交流溶接機で力率が問題になるわけ】
変圧器とリアクトルを使うので、力率が低くなりやすい
力率が低いと、同じ仕事をするのに大きな電流を電源から取ることになり、設備に負担をかけます。力率改善用のコンデンサを付けます。
【直流溶接機では力率の問題がない】
整流器形は三相から取り、力率も比較的良い
だからＢには「交流」が入ります。
【アークの特性に適合するとは】
アークは、電流が増えると電圧が下がる（負特性）をもつ
これと釣り合って安定に燃え続けるよう、電源には垂下特性をもたせます。
【そのほかの必要な条件】
無負荷電圧が高すぎないこと（感電の危険を小さくする）
短絡時に流れる電流があまり大きくならないこと
短絡したあと、再びアークが出やすいこと
出典：普通ボイラー溶接士 2023年上半期実施分（2023年10月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
