溶接部の検査方法の概要に関する知識 第27問

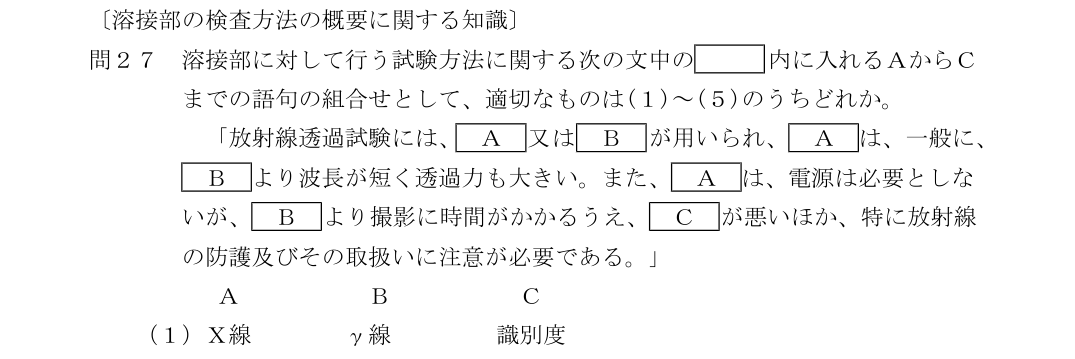

溶接部に対して行う試験方法に関する次の文中の[ ]内に入れるＡからＣまでの語句の組合せとして、適切なものは(１)～(５)のうちどれか。「放射線透過試験には、[Ａ]又は[Ｂ]が用いられ、[Ａ]は、一般に、[Ｂ]より波長が短く透過力も大きい。また、[Ａ]は、電源は必要としないが、[Ｂ]より撮影に時間がかかるうえ、[Ｃ]が悪いほか、特に放射線の防護及びその取扱いに注意が必要である。」
- (1)Ａ: Ｘ線 Ｂ: γ線 Ｃ: 識別度
- (2)Ａ: Ｘ線 Ｂ: 紫外線 Ｃ: 鮮明度
- (3)Ａ: Ｘ線 Ｂ: γ線 Ｃ: 鮮明度
- (4)Ａ: γ線 Ｂ: Ｘ線 Ｃ: 識別度
- (5)Ａ: γ線 Ｂ: Ｘ線 Ｃ: 階調度
正答 (4)
正答は (4)。Ａ＝γ線、Ｂ＝Ｘ線、Ｃ＝識別度 です。
文章はこうなります。
「放射線透過試験には、γ線又はＸ線が用いられ、γ線は、一般に、Ｘ線より波長が短く透過力も大きい。また、γ線は、電源は必要としないが、Ｘ線より撮影に時間がかかるうえ、識別度が悪いほか、特に放射線の防護及びその取扱いに注意が必要である。」
【γ線とＸ線】
γ線 放射性同位元素から自然に出る。電源が要らない。
波長が短く透過力が大きい。撮影に時間がかかる。識別度が悪い
Ｘ線 装置で電気的に発生させる。電源が要る。
解説の続きをみる続きを閉じる
強さを調節できる。撮影が速い。識別度が良い
【電源が要らないことの意味】
屋外や、電気の来ていない現場でも使える
その一方で、線源は止められません。使っていないときも放射線を出し続けるので、遮へい容器に入れて厳重に管理します。取扱いに特別な注意が要るのは、このためです。
【識別度とは】
どれだけ細かいきずを見分けられるか
γ線は波長が短く透過力が強いぶん、フィルム上のコントラストがつきにくく、細かいきずが見えにくくなります。
【厚いものにはγ線】
透過力が大きいので、厚い材料も通る
Ｘ線では通りきらない厚さでも、γ線なら撮れます。使い分けは、材料の厚さと現場の条件で決まります。
【放射線の防護】
線源から離れる、遮へいする、被ばくする時間を短くする
作業区域を立入禁止にし、管理された者だけが扱います。
出典：普通ボイラー溶接士 2023年下半期実施分（2024年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
