ボイラーの工作及び修繕方法に関する知識 第6問

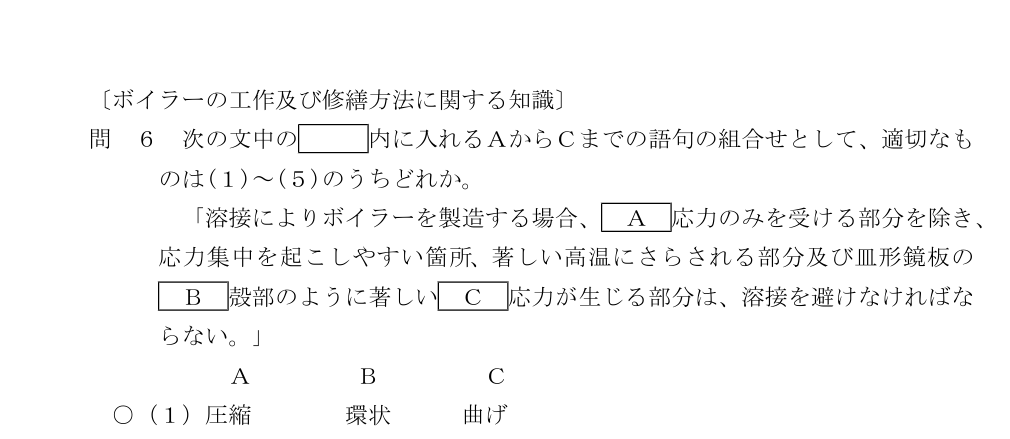

次の文中の[ ]内に入れるＡからＣまでの語句の組合せとして、適切なものは(１)～(５)のうちどれか。「溶接によりボイラーを製造する場合、[Ａ]応力のみを受ける部分を除き、応力集中を起こしやすい箇所、著しい高温にさらされる部分及び皿形鏡板の[Ｂ]殻部のように著しい[Ｃ]応力が生じる部分は、溶接を避けなければならない。」
- (1)Ａ: 圧縮 Ｂ: 環状 Ｃ: 曲げ
- (2)Ａ: 圧縮 Ｂ: 円筒 Ｃ: 曲げ
- (3)Ａ: 曲げ Ｂ: 環状 Ｃ: せん断
- (4)Ａ: せん断 Ｂ: 円筒 Ｃ: 圧縮
- (5)Ａ: せん断 Ｂ: 球面 Ｃ: 引張
正答 (1)
正答は (1)。Ａ＝圧縮、Ｂ＝環状、Ｃ＝曲げ です。
文章はこうなります。
「溶接によりボイラーを製造する場合、圧縮応力のみを受ける部分を除き、応力集中を起こしやすい箇所、著しい高温にさらされる部分及び皿形鏡板の環状殻部のように著しい曲げ応力が生じる部分は、溶接を避けなければならない。」
【圧縮だけの部分が除かれるわけ】
溶接部の弱点は、開こうとする力に対して出る
割れも未溶着部も、押し付けられている間は広がりません。だから圧縮応力しか生じない部分は、この決まりの外に置かれています。
解説の続きをみる続きを閉じる
【皿形鏡板の環状殻部とは】
球面殻と円筒殻をつなぐ、すみの丸みの部分
ここは形が急に変わるところで、圧力を受けると大きな曲げ応力が生じます。成形加工でも傷みやすい場所です。
【皿形鏡板の三つの部分】
球面殻 中央の、丸く張り出した部分
環状殻 すみの丸みの部分
円筒殻 胴につながる、まっすぐな部分
【避けなければならない三つ】
応力集中を起こしやすい箇所
著しい高温にさらされる部分
著しい曲げ応力が生じる部分
力が一点に集まるところ、熱で材料が弱るところ、繰り返し開こうとする力がかかるところ、と言い換えられます。
【応力集中が起きるところ】
厚さが急に変わる突合せ部
角ばった切欠き
取付物の付け根
【避けられないときは】
形をなだらかにする、溶接後熱処理を行う、放射線検査で確かめる
出典：普通ボイラー溶接士 2024年下半期実施分（2025年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
