ボイラーの工作及び修繕方法に関する知識 第8問

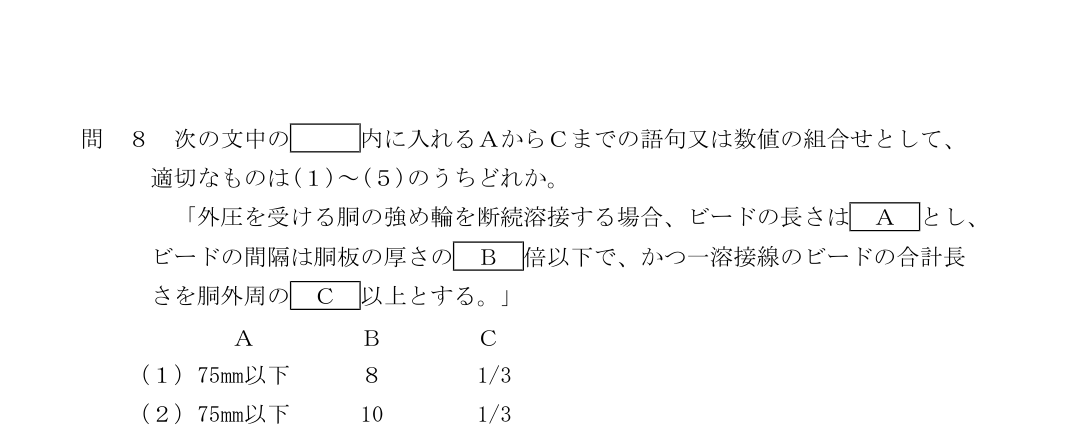

次の文中の[ ]内に入れるＡからＣまでの語句又は数値の組合せとして、適切なものは(１)～(５)のうちどれか。「外圧を受ける胴の強め輪を断続溶接する場合、ビードの長さは[Ａ]とし、ビードの間隔は胴板の厚さの[Ｂ]倍以下で、かつ一溶接線のビードの合計長さを胴外周の[Ｃ]以上とする。」
- (1)Ａ: 75mm以下 Ｂ: ８ Ｃ: 1/3
- (2)Ａ: 75mm以下 Ｂ: 10 Ｃ: 1/3
- (3)Ａ: 75mm以下 Ｂ: ８ Ｃ: 1/2
- (4)Ａ: 95mm以上 Ｂ: ８ Ｃ: 1/2
- (5)Ａ: 95mm以上 Ｂ: 10 Ｃ: 1/3
正答 (3)
正答は (3)。
Ａ 75mm以下
Ｂ ８倍以下
Ｃ 1/2以上
外圧を受ける胴に巻く強め輪を、断続溶接で取り付けるときの決まりです。数字だけを覚えるより、なぜその形になるのかをおさえると忘れません。
【数字の意味】
ビードの長さ 75mm以下
ビードの間隔 胴板の厚さの８倍以下
合計長さ 胴の外周の1/2以上
一つひとつのビードは短く、間はあまり空けず、それでも全体の半分以上はつながっていること、という組み立てです。
【ビードを短くするわけ】
解説の続きをみる続きを閉じる
長く続けて溶接すると、熱で胴がゆがむ
外圧を受ける胴は、真円からくずれると一気に弱くなります。断続溶接にするのは、変形を抑えるためです。
【間隔に上限があるわけ】
離れすぎると、強め輪が胴を支えきれない
支えの間が空くほど、胴板はその間で外側から押しつぶされます。板が厚いほど間を空けてよいので、基準が板厚の倍数になります。
【合計長さに下限があるわけ】
飛び飛びでも、輪の半分はつながっていないと輪にならない
【強め輪の役目】
外圧で胴がつぶれる（座屈する）のを防ぐ
内圧を受ける胴には要りません。外から押される胴だけの話です。
出典：特別ボイラー溶接士 2023年下半期実施分（2024年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
