送気、潜降及び浮上　第17問

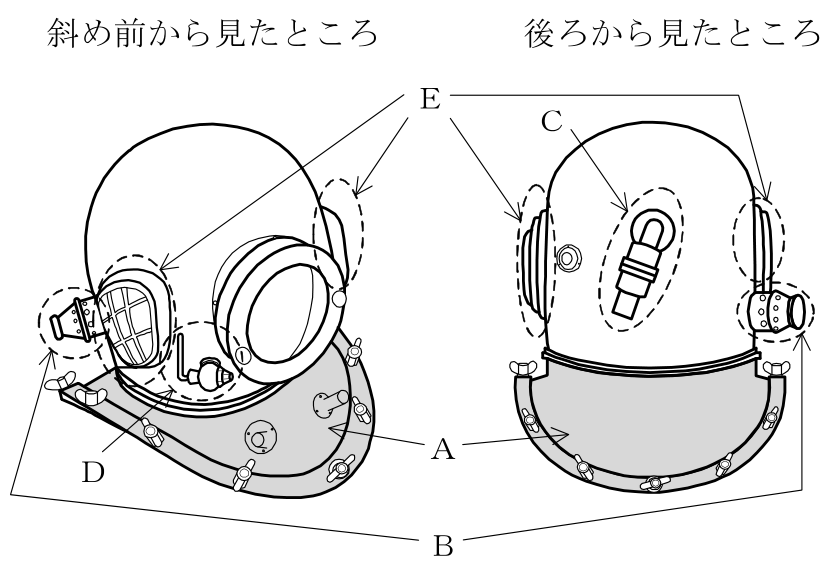

下の図はヘルメット式潜水器のヘルメットをスケッチしたものであるが、図中に灰色の網掛け又は→で示すA～Eの部分に関し、誤っているものは次のうちどれか。

(1)Aの部分はシコロで、潜水服の襟ゴム部分に取り付け、押え金と蝶ねじで固定する。
(2)Bの部分は排気弁で、潜水者が自分の頭部を使ってこれを操作して余剰空気や呼気を排出する。
(3)Cの部分は送気ホース取付部で、送気された空気が逆流することがないよう、逆止弁が設けられている。
(4)Dの部分はドレーンコックで、潜水者が唾をヘルメットの外へ排出するときに使用する。
(5)Eの部分はイヤーマフで、内部に防音樹脂などが入れられており、海底での作業中の騒音から耳を保護している。

正答 (5)

正答は (5)。これが誤りです。Ｅの部分はイヤーマフではなく、側面窓です。【Ｅの部分】図の破線で囲んだＥは、ヘルメットの左右の側面にある窓です。斜め前から見た図では、窓ガラスを保護する金属製の格子が付いているのが分かります。ヘルメットは頭全体を覆うので、正面窓のほかに側面にも窓を設けて、左右の視野を確保しています。防音樹脂を入れて騒音から耳を守る部品ではありません。【ほかの選択肢】 (1) Ａ（網掛けの部分）はシコロで、潜水服の襟ゴム部分に取り付け、押え金と蝶ねじで固定します。正しい記述です

解説の続きをみる続きを閉じる

(2) Ｂは排気弁で、潜水者が頭部で押して操作し、余剰空気や呼気を排出します。正しい記述です (3) Ｃは送気ホース取付部で、逆止弁が設けられ、送られた空気が逆流するのを防ぎます。正しい記述です (4) Ｄはドレーンコックで、潜水者が唾などをヘルメットの外へ吐き出すときに使います。正しい記述です【ヘルメットの主な部分】シコロ首から肩を覆う部分。潜水服の襟ゴムに押え金と蝶ねじで固定排気弁頭で押して操作し、余剰空気や呼気を出す送気ホース取付部逆止弁で空気の逆流を防ぐドレーンコック唾などをヘルメットの外へ出す側面窓金属製格子で窓ガラスを保護する出典：ヘルメット式潜水器の一般的な構造

出典：潜水士 2024年上半期実施分（2024年10月掲載／公益財団法人安全衛生技術試験協会公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
