電子装備品等 第12問
下図の交流回路に関する説明で（Ａ）～（Ｄ）のうち正しいものはいくつあるか。（１）～（５）の中から選べ。（Ａ）有効電力は 300 W である。（Ｂ）無効電力は 400 var である。（Ｃ）皮相電力は 500 VA である。（Ｄ）力率は 60 ％ である。
- (1)１
- (2)２
- (3)３
- (4)４
- (5)無し
正答 (4)
正答は (4)。（Ａ）〜（Ｄ）の四つすべてが正しい記述です。

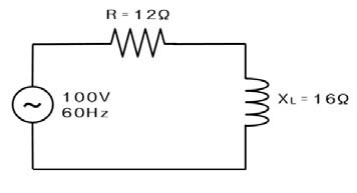

図は、抵抗 R＝12 Ω と誘導リアクタンス XL＝16 Ω の直列回路に、100 V・60 Hz の交流をかけたものです。
【計算】
インピーダンス Z＝√（12²＋16²）＝√（144＋256）＝√400＝20 Ω
電流 I＝100 V÷20 Ω＝5 A
（Ａ）正しい。有効電力 P＝I²×R＝5²×12＝300 W です。（Ｂ）正しい。無効電力 Q＝I²×XL＝5²×16＝400 var です。（Ｃ）正しい。皮相電力 S＝V×I＝100×5＝500 VA です。（Ｄ）正しい。力率＝R÷Z＝12÷20＝0.6 で、60 ％ です（P÷S＝300÷500 でも同じ）。
解説の続きをみる続きを閉じる
【確かめ】
S²＝P²＋Q² → 500²＝300²＋400²（250,000＝90,000＋160,000）
周波数の 60 Hz は、XL が与えられているので計算には使いません。
出典：令和4年7月期 航空従事者学科試験 二等航空整備士（回転翼） 電子装備品等 問12（国土交通省 公表）出典元ページ
