溶接機器の取扱方法に関する知識 第30問

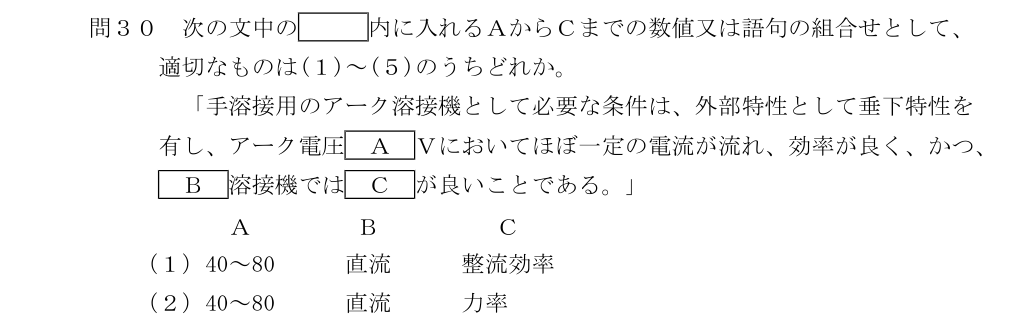

次の文中の[ ]内に入れるＡからＣまでの数値又は語句の組合せとして、適切なものは(１)～(５)のうちどれか。「手溶接用のアーク溶接機として必要な条件は、外部特性として垂下特性を有し、アーク電圧[Ａ]Ｖにおいてほぼ一定の電流が流れ、効率が良く、かつ、[Ｂ]溶接機では[Ｃ]が良いことである。」
- (1)Ａ: 40～80 Ｂ: 直流 Ｃ: 整流効率
- (2)Ａ: 40～80 Ｂ: 直流 Ｃ: 力率
- (3)Ａ: 40～80 Ｂ: 交流 Ｃ: 整流効率
- (4)Ａ: 20～40 Ｂ: 直流 Ｃ: 整流効率
- (5)Ａ: 20～40 Ｂ: 交流 Ｃ: 力率
正答 (5)
正答は (5)。Ａ＝20〜40、Ｂ＝交流、Ｃ＝力率 です。
文章はこうなります。
「手溶接用のアーク溶接機として必要な条件は、外部特性として垂下特性を有し、アーク電圧20〜40Ｖにおいてほぼ一定の電流が流れ、効率が良く、かつ、交流溶接機では力率が良いことである。」
【アーク電圧20〜40Ｖ】
被覆アーク溶接の、実際の作業範囲
この範囲で電流が安定していることが求められます。40〜80Ｖでは高すぎて、実際のアークの範囲から外れます。
【垂下特性が要るわけ】
人の手は必ずぶれ、アーク長が変わる
解説の続きをみる続きを閉じる
アーク長が変われば電圧が変わります。垂下特性の電源は、電圧が変わっても電流があまり変わらないので、ビードの大きさが安定します。
【交流溶接機で力率が問題になるわけ】
変圧器とリアクトルを使うので、力率が低くなりやすい
力率が低いと、同じ仕事をするのに大きな電流を電源から取ることになり、設備に負担をかけます。力率改善用のコンデンサを付けます。
【整流効率が当たらないわけ】
整流するのは直流溶接機
交流溶接機には整流器がないので、整流効率という言葉が出てきません。Ｂに「交流」が入るなら、Ｃは「力率」しかありません。
【そのほかの必要な条件】
無負荷電圧が高すぎないこと（感電の危険を小さくする）
短絡時に流れる電流があまり大きくならないこと
短絡したあと、再びアークが出やすいこと
【短絡が起きるわけ】
被覆アーク溶接では、溶接棒が母材に触れることが絶えずある
