溶接施行方法の概要に関する知識　第14問

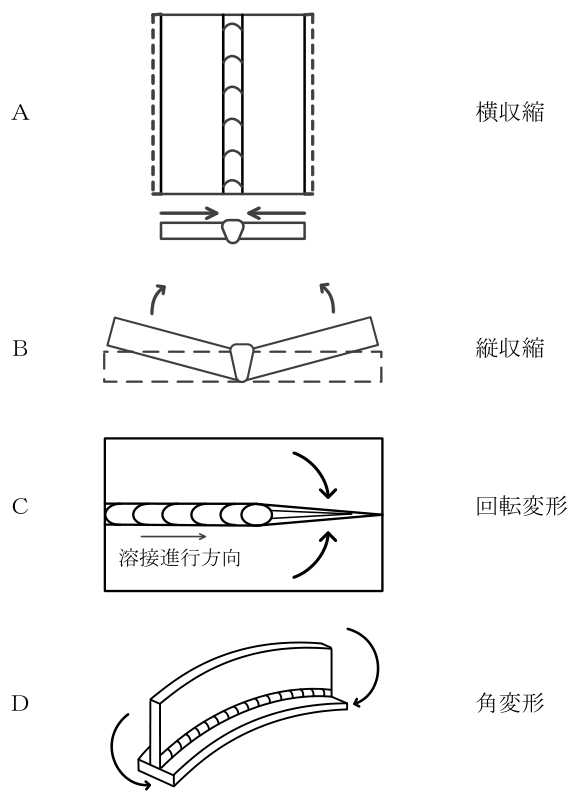

次の図は、左に溶接変形を示す図を、右にはそれに対応する変形の種類の名称を示しているが、図と名称との組合せとして、適切なもののみを全て挙げたものは(１)～(５)のうちどれか。

(1)Ａ，Ｂ
(2)Ａ，Ｂ，Ｃ
(3)Ａ，Ｃ
(4)Ａ，Ｃ，Ｄ
(5)Ｂ，Ｄ

正答 (3)

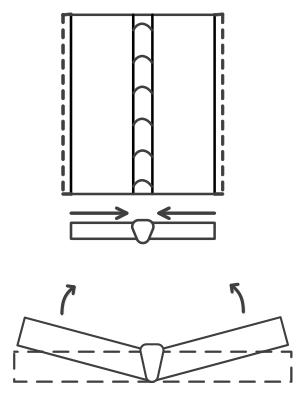

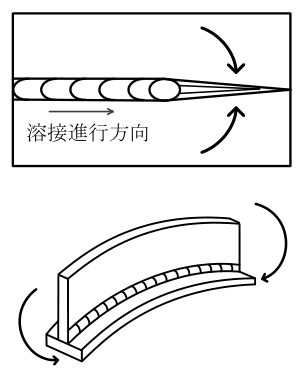

正答は (3)。Ａ，Ｃの組合せが適切です。【図と名称が合っているもの】Ａ　溶接線に直角な向きの矢印　→　横収縮　　　　　　正しいＣ　溶接の進行につれて、先の開先が開いたり閉じたりする　　→　回転変形　　　　　　　　　　　　　　　　　　正しい【合っていないもの】Ｂ　両側の板が溶接線を軸に持ち上がっている図　　→　これは角変形。「縦収縮」ではないＤ　Ｔ継手の全体が長手方向に弓なりに反っている図　　→　これは縦曲がり変形。「角変形」ではない【溶接変形の種類】

解説の続きをみる続きを閉じる

横収縮　　溶接線に直角な方向に縮む縦収縮　　溶接線に沿った方向に縮む角変形　　溶接線を軸に、板が折れ曲がるように開く回転変形　溶接の進行につれて、まだ溶接していない部分が　　　　　開いたり閉じたりする縦曲がり変形　溶接線に沿って、全体が弓なりに反る座屈変形　　薄板が波打つ【角変形が起きるわけ】Ｖ形開先では、表側のほうが溶接金属が多く、縮みも大きい上下で縮み方が違うので、板が起き上がります。Ｘ形開先にして表裏を交互に溶接すれば、打ち消し合います。【縦曲がり変形が起きるわけ】すみ肉溶接では、溶接線が部材の断面の端に寄っている中心から外れた位置が縮むので、全体が弓なりになります。【回転変形が起きるわけ】溶接した部分が縮むと、まだ溶接していない先の開先が動く板の拘束のしかたで、開く方向にも閉じる方向にも出ます。タック溶接やジグで押さえて防ぎます。【図と名前を結び付けるこつ】矢印の向きが溶接線に直角なら横、沿っていれば縦折れ曲がるように見えたら角変形、弓なりなら縦曲がり
