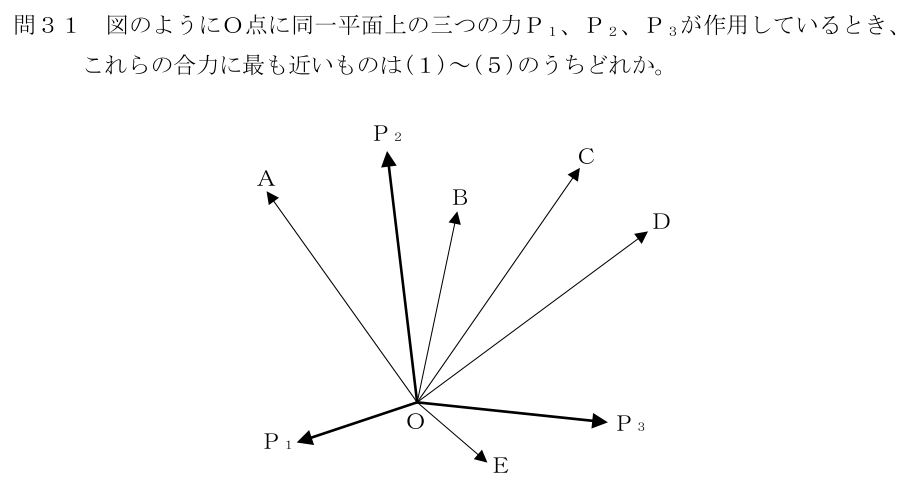

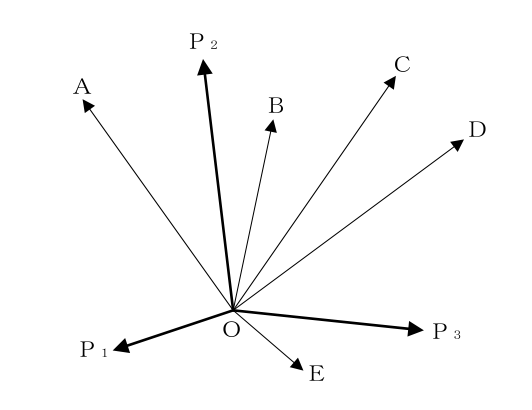

図のようにＯ点に同一平面上の三つの力Ｐ₁、Ｐ₂、Ｐ₃が作用しているとき、これらの合力に最も近いものは(１)～(５)のうち…

正答は (2)。Ｂが合力に最も近くなります。 三つの力の合力は、それぞれの矢印を順につなぎ、出発点から終点までを結んだ矢印になります（力の多角形）。 【それぞれの力の向き】 Ｐ１　左へ、やや下向き Ｐ２　上へ、やや左向き（長い） Ｐ３　右へ、ほぼ水平（長い） 【打ち消し合いを見る】 横方向　Ｐ１は左、Ｐ３は右。Ｐ３のほうがやや強く、わずかに右が残る 縦方向　Ｐ２の上向きが大きく、ほとんど打ち消されずに残る 結果として、合力はほぼ真上で、わずかに右へ傾いた向きになります。選択肢の中でその向きに当たるのがＢです。
