変圧器の出力に対する損失の特性曲線において，a が鉄損，b が銅損を表す特性曲線として，正しいものは。…
一般問題 第11問
変圧器の出力に対する損失の特性曲線において，a が鉄損，b が銅損を表す特性曲線として，正しいものは。
- イ
- ロ
- ハ
- ニ
正答 ニ
正答は (4)。
【結論】
変圧器の損失は、鉄損と銅損に分けられます。
鉄損（a） 負荷の大きさに関係なく、ほぼ一定
銅損（b） 負荷電流の2乗に比例する

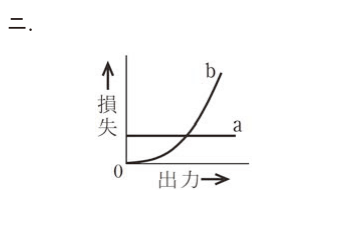

出力が増えても鉄損aは水平な直線のまま、銅損bは0から始まって放物線のように急に増えていきます。この形の(4)（ニ）が正しい特性曲線です。
【誤りの選択肢】

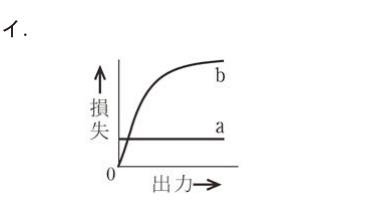

(1)（イ） bが出力とともに頭打ちになっています。銅損は出力の2乗に比例して増え続けます

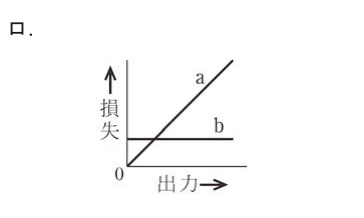

(2)（ロ） aが比例して増え、bが一定です。鉄損と銅損の特性が入れ替わっています
解説の続きをみる続きを閉じる

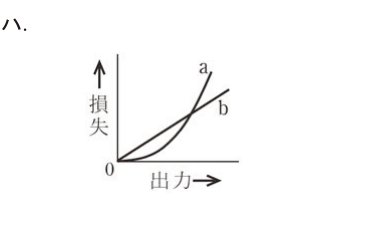

(3)（ハ） aが2乗の曲線、bが直線です。鉄損は一定のはずです
【最大効率との関係】
二つの曲線が交わる点、つまり鉄損と銅損が等しくなる出力で、変圧器の効率が最大になります。
【間違えやすい点】
鉄損は電圧と周波数で決まるので「無負荷損」、銅損は負荷電流で決まるので「負荷損」とも呼びます。名前と曲線の形を結びつけて覚えてください。
