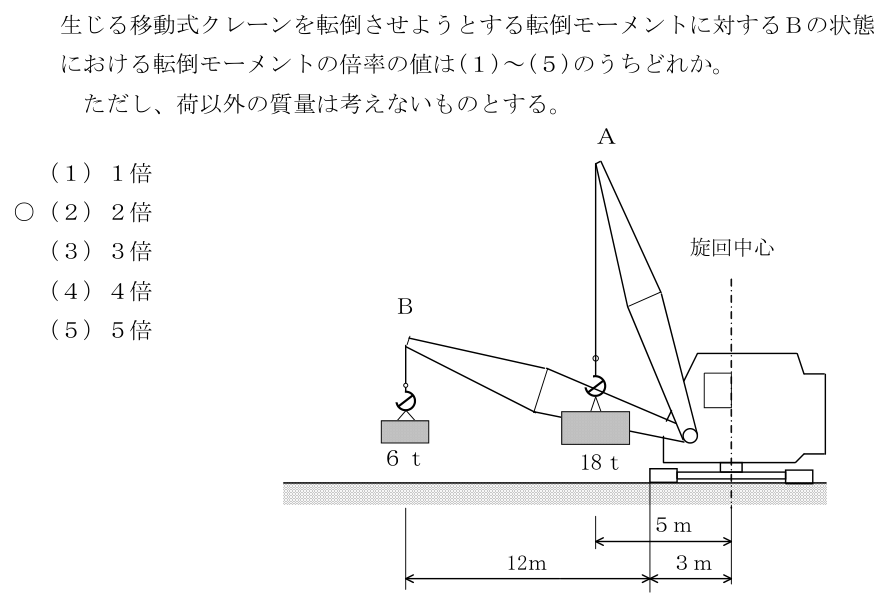

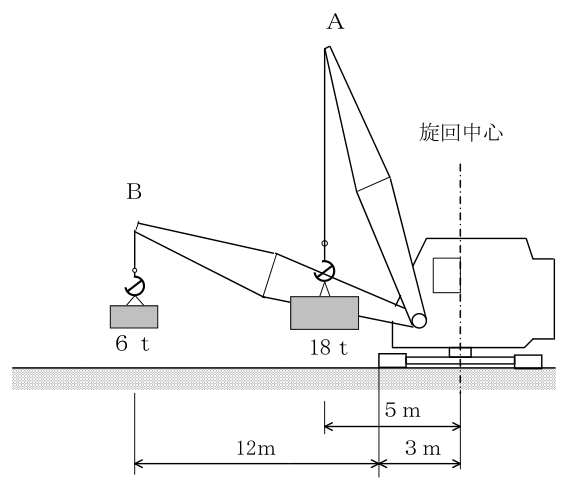

移動式クレーンで図のように荷をつったとき、Ａの状態において荷によって生じる移動式クレーンを転倒させようとする転倒モーメン…

【ここでのつまずき】 Ａの腕の長さを、旋回中心からの５ｍにしてしまう そうすると 18×5 ＝ 90 となり、72÷90 ＝ 0.8倍。選択肢にありません。選択肢に無いと気づいたら、腕の長さの取り方を疑います。 【なぜ転倒支点から測るのか】 倒れるとき、機体はアウトリガーの接地点を軸にして回る 回る軸からの距離が、モーメントの腕の長さです。旋回中心は、上部旋回体が回る軸であって、倒れるときの軸ではありません。 【Ｂの12ｍは、どこから測っているか】 図の寸法線は、転倒支点から荷までの12ｍを直接示している Ｂのほうは、そのまま掛けられます。Ａだけ引き算が要る、という作りの問題です。 【荷以外の質量を考えないと書いてあるわけ】 実際は、機体やカウンタウエイトが安定モーメントを生む ここでは転倒させようとする側だけを比べるので、機体の重さは計算に入れません。
