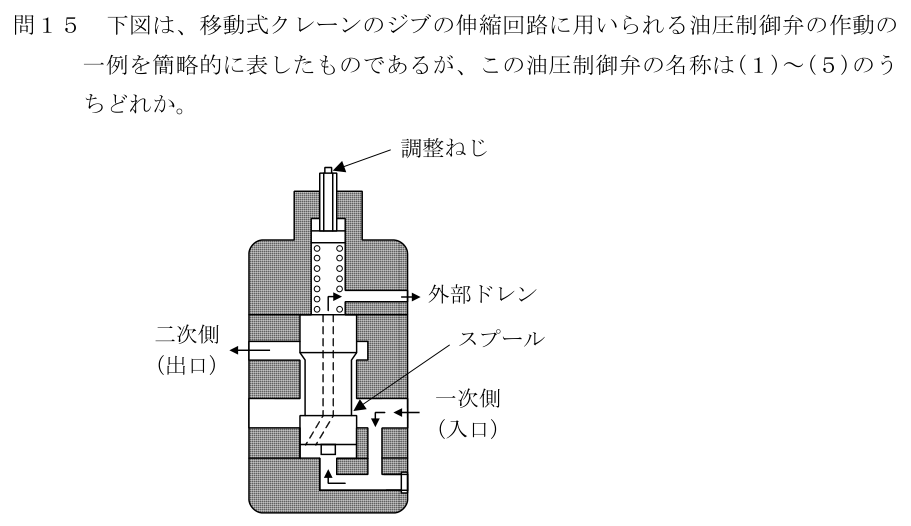

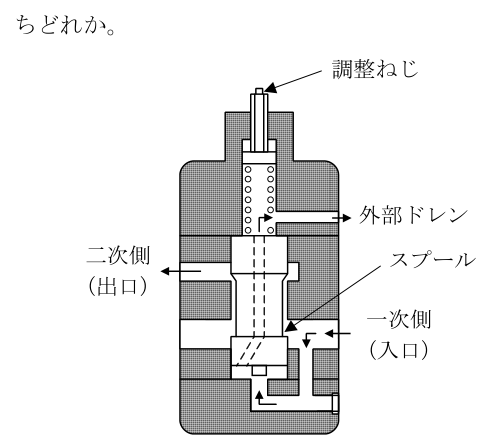

下図は、移動式クレーンのジブの伸縮回路に用いられる油圧制御弁の作動の一例を簡略的に表したものであるが、この油圧制御弁の名…

減圧弁　　　二次側の圧力を検知し、一定に保つ リリーフ弁　設定圧力を超えた油をタンクへ逃がす パイロットチェック弁　ふだんは一方向だけ通し、パイロット圧が 　　　　　　　　　　　かかると逆方向にも通す 絞り弁　　　通路を狭めて流量を加減する シーケンス弁　一次側の圧力を検知し、設定圧力に達すると二次側へ流す 【一次側か二次側かで見分ける】 一次側を見ている　→　シーケンス弁 二次側を見ている　→　減圧弁 図のどちらから圧力を取り出しているかが、決め手になります。 【外部ドレンが付いているわけ】 二次側に圧力が残っていても、ばね室の圧力を０に保つ そうしないと、設定した圧力で正しく動きません。
