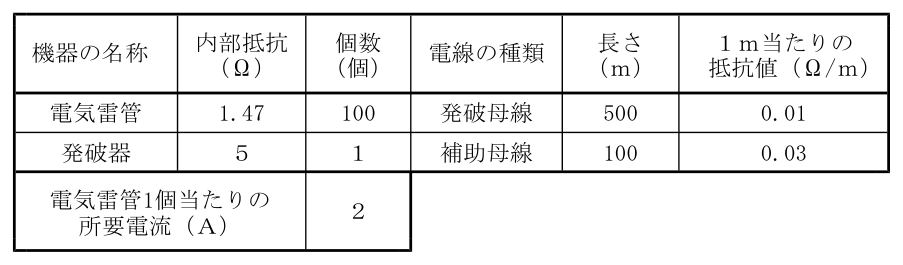

電気雷管を直列に結線し、電気発破器によって斉発発破する場合の最低の電圧として最も近いものは(１)～(５)のうちどれか。…

③ 合計して、所要電流を掛ける 【表の読み方に注意】 電線の抵抗は、長さ × １ｍ当たりの抵抗値 発破母線　500ｍ　×　0.01　＝　５Ω 補助母線　100ｍ　×　0.03　＝　３Ω 長いほうが抵抗が大きいとは限りません。１ｍ当たりの値が違うので、必ず掛け算して比べます。この問題では、500ｍの発破母線が５Ω、100ｍの補助母線が３Ωです。 【発破器の内部抵抗を忘れない】 表に「発破器　５Ω　１個」とある これを落とすと155Ωとなり、310Ｖ（選択肢(1)）になります。紛らわしい選択肢が用意されています。 【直列だから足せる】 直列結線では、抵抗はそのまま足し算 すべての雷管に同じ電流が流れるので、電気発破では直列結線が原則です。そのぶん抵抗が大きくなり、高い電圧が要ります。 【選択肢の見分け】 (1) 310Ｖ　→　発破器の抵抗を落とした場合 (3) 326Ｖ　→　どこかの計算違い (4) 374Ｖ　→　母線の長さと抵抗値を取り違えた場合 (5) 410Ｖ　→　さらに大きな取り違え 160Ω × ２Ａという単純な計算ですが、拾い漏れと掛け違いで差が出ます。
