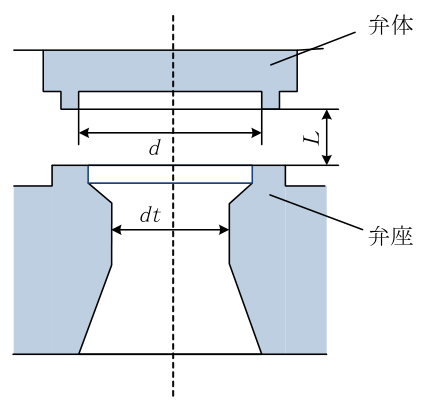

下図は、安全弁の弁体及び弁座の部分を示している。図中の記号を用いたボイラーの全量式安全弁の吹出し面積を求める式として、適…

正答は (4)。π(ｄt)²／４ です。 全量式安全弁の吹出し面積は、のど部の断面積で決まります。図でのど部の差し渡しを示しているのが ｄt なので、その円の面積、すなわち π×(ｄt)²÷４ になります。 【揚程式と全量式で式が変わるわけ】 揚程式　弁体と弁座のすき間（カーテン面積）が流れを決める　→　πｄＬ 全量式　弁が大きく開くので、いちばん狭いのど部が流れを決める　→　π(ｄt)²／４ 揚程式は、弁体が少ししか持ち上がらないので、弁体の縁と弁座の縁のあいだの円筒状のすき間が細くなります。その側面積が πｄＬ です。
