ボイラーの構造に関する知識　第10問

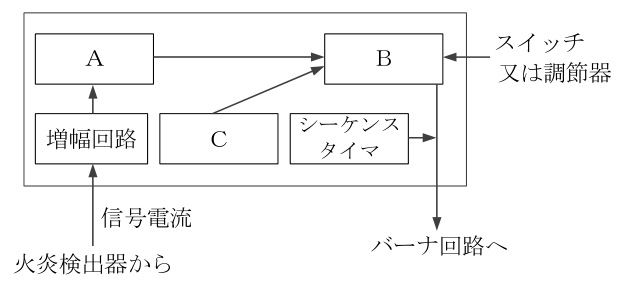

燃焼安全装置の主安全制御器の構成の一例を示す次の図において、[ 　]内に入れるＡからＣまでの語句の組合せとして、適切なものは(１)～(５)のうちどれか。

一級ボイラー技士 2025年上半期（2025年10月公表） 第10問の図
正答 (1)
正答は (1)。Ａ＝フレームリレー、Ｂ＝出力リレー、Ｃ＝安全スイッチです。 図をたどると、それぞれの役目が見えてきます。 【Ａ　フレームリレー】 火炎検出器からの信号電流が増幅回路を通って入ってきます。その信号を受けて動くリレーなので、フレームリレーです。炎を見ているのは検出器で、その知らせを受け取るのがここです。 【Ｂ　出力リレー】 矢印がバーナ回路へ出ていきます。スイッチまたは調節器からの指示もここへ入ります。外へ指示を出す係なので、出力リレーです。 【Ｃ　安全スイッチ】 シーケンスタイマと並び、Ｂへ向かって矢印が出ています。一定時間内に火炎が検出されなければ働いて、出力リレーの作動を解きます。
解説の続きをみる続きを閉じる
【主安全制御器の三つの主要部分】 出力リレー　　バーナ回路へ信号を出す フレームリレー　火炎検出器からの信号を受ける 安全スイッチ　失火や不着火のときに燃料を止める 【火炎検出器が中に入っていないわけ】 検出器は炉のそばに付く部品で、制御器は盤の中にある 見張る係と、受け取って判断する係は別です。「主安全制御器の構成」を問う設問では、ここを取り違えさせる選択肢がよく置かれます。 【安全スイッチが働いたあと】 手で復帰させないかぎり、自動では戻らない

出典：一級ボイラー技士 2025年上半期実施分（2025年10月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
