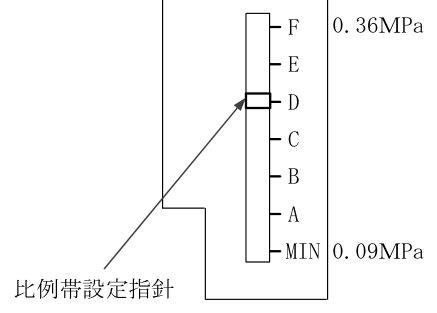

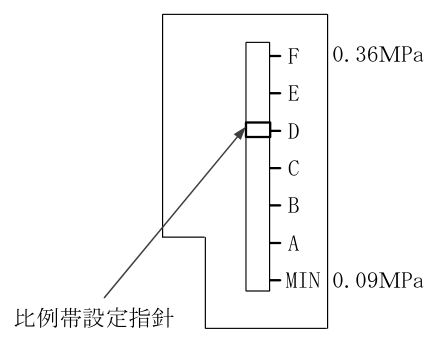

次の図は、比例式蒸気圧力調節器の比例帯設定目盛板を示している。蒸気圧力が0.65ＭPaで、比例帯設定指針が図の位置に設定されたとき、比例制御が行われる範囲は(１)～(５)のうちどれか。

(1)0.09ＭPaから0.36ＭPaまで
(2)0.17ＭPaから0.28ＭPaまで
(3)0.65ＭPaから0.92ＭPaまで
(4)0.65ＭPaから0.83ＭPaまで
(5)0.74ＭPaから1.01ＭPaまで

正答 (3)

正答は (3)。0.65ＭPaから0.92ＭPaまでです。まず目盛板から比例帯の幅を読みます。目盛はMIN（0.09ＭPa）からＦ（0.36ＭPa）まで、MIN・Ａ・Ｂ・Ｃ・Ｄ・Ｅ・Ｆの７つに区切られています。【１目盛の幅】 (0.36 − 0.09) ÷ 6 ＝ 0.045ＭPa 【各目盛の値】 MIN 0.09　Ａ 0.135　Ｂ 0.18　Ｃ 0.225　Ｄ 0.27　Ｅ 0.315　Ｆ 0.36 指針はＤの位置にあるので、比例帯は0.27ＭPaです。【比例制御が行われる範囲】

解説の続きをみる続きを閉じる

0.65ＭPa から 0.65 ＋ 0.27 ＝ 0.92ＭPa まで【設定圧力から上に向かって取るわけ】比例式の調節器は、設定圧力で燃焼量が最大、比例帯の上端でゼロになる圧力が上がるにつれて燃焼を絞り、上端で止めます。設定圧力より下に取ると、圧力が足りないときに燃焼を絞ることになってしまいます。【比例帯を狭くすると】比例感度は高くなるが、狭すぎるとハンチングを起こすわずかな圧力の変化で燃焼量が大きく振れるためです。オンオフ式に近づいていく、と考えると分かりやすくなります。
