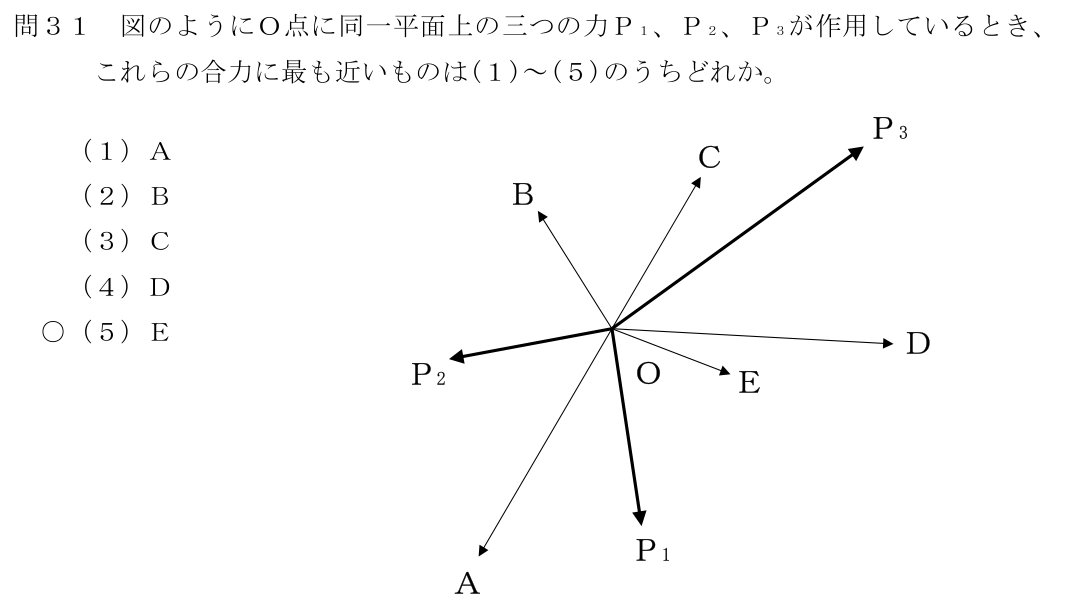

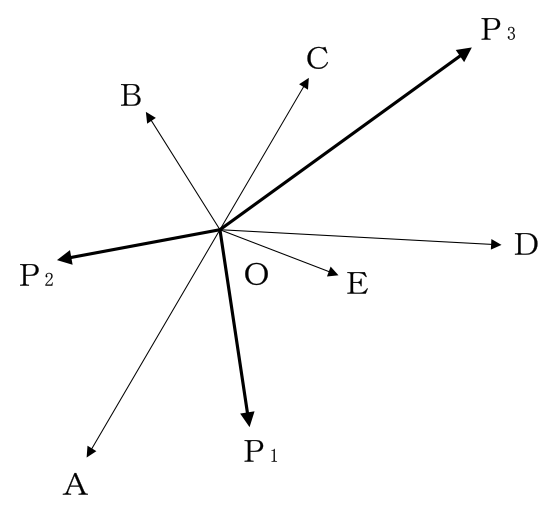

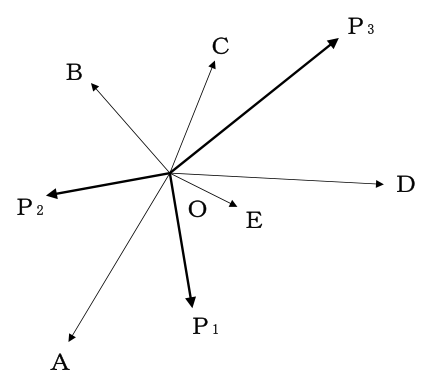

図のようにＯ点に同一平面上の三つの力Ｐ₁、Ｐ₂、Ｐ₃が作用しているとき、これらの合力に最も近いものは(１)～(５)のうち…

結果として、合力は右向きで、わずかに下へ傾いた向きになります。選択肢の中でその向きに当たり、長さも近いのがＥです。 【ほかの候補との違い】 Ａ　左下向き。横方向の残りが逆 Ｂ　左上向き。二つとも逆 Ｃ　右上向き。上下の残りが逆 Ｄ　ほぼ真横の右向き。向きは近いが、長さが大きすぎる 【合力の求め方】 力の平行四辺形　２力なら、それを２辺とする平行四辺形の対角線 力の多角形　　　３力以上なら、矢印を順につないだ終点まで 【向きと長さの両方を見る】 ＤとＥは向きが似ているが、Ｅのほうが短い 三つの力は互いにかなり打ち消し合うので、合力はどの力よりも短くなります。長い矢印は答えになりません。
