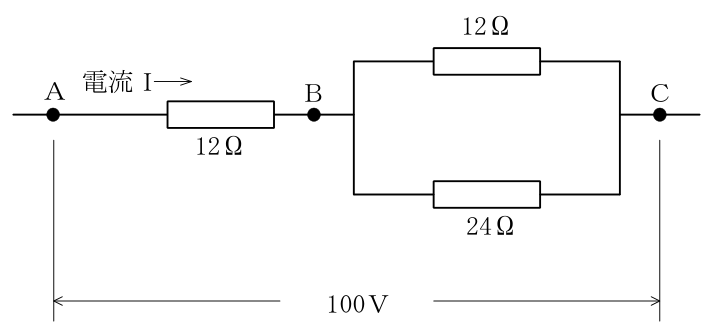

図のような回路について、ＡＣ間に100Ｖの電圧をかけたときの電流Ｉ(Ａ)、電圧Ｅ(Ｖ)、抵抗Ｒ(Ω)の値に関する記述とし…

全体の電流　　100　÷　20　＝　５Ａ 【ほかの選択肢】 (1) ＡＢ間の電圧　　５　×　12　＝　60Ｖ　　　　　適切 (2) ＢＣ間の電圧　　５　×　8　＝　40Ｖ　　　　　適切 (4) Ｂ点の電流　　　５Ａ　　　　　　　　　　　　適切 (5) Ｃ点の電流　　　５Ａ　　　　　　　　　　　　適切 【Ｂ点とＣ点の電流が同じわけ】 どちらも並列部分に分かれる前と、合流した後 並列の枝の中では電流が分かれますが、その前後では全体の電流がそのまま流れます。 【並列での電流の分かれ方】 12Ω側　　40　÷　12　＝　約3.3Ａ 24Ω側　　40　÷　24　＝　約1.7Ａ 合わせて５Ａになり、つじつまが合います。抵抗の小さいほうに多く流れるのが並列の決まりです。 【電圧の合計】 60Ｖ　＋　40Ｖ　＝　100Ｖ 直列につながった部分の電圧を足すと、電源の電圧になります。この点検をすると、計算違いに気づけます。
