一般問題 第15問

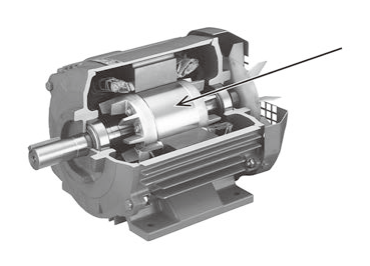

写真の三相誘導電動機の構造において矢印で示す部分の名称は。
- イ固定子巻線
- ロ回転子鉄心
- ハ回転軸
- ニブラケット
正答 ロ
正答は (2)。
【結論】
写真は、三相誘導電動機の一部を切り開いて内部を見せたものです。矢印は、軸に取り付けられて回転する円筒形の部分を指しています。これは回転子の鉄心（回転子鉄心）です。かご形誘導電動機では、この鉄心の溝にアルミなどの導体が埋め込まれ、両端を短絡環でつないだ「かご」の形になっています。
【誤りの選択肢】
(1) 固定子巻線 回転子を取り囲む外側の鉄心に巻かれたコイルです。写真では、回転子の周りの外枠の内側に見えます
(3) 回転軸 回転子の中心を貫き、外に突き出している棒です。写真の左側に見えます
解説の続きをみる続きを閉じる
(4) ブラケット 電動機の両端にあって、軸受を支え、外枠を閉じる部品です
【誘導電動機の仕組み】
固定子巻線に三相交流を流すと回転磁界ができます。この回転磁界が回転子の導体を横切ると電流が誘導され、電磁力で回転子が回ります。回転子は回転磁界より少し遅く回ります（滑り）。
【間違えやすい点】
切断面の写真では、外側の固定子と内側の回転子の境目を探します。軸と一体になって回る部分が回転子です。
出典：令和6年度上期（出題例）第一種電気工事士学科試験 問15（一般財団法人 電気技術者試験センター 公表）出典元ページ
