一般問題 第25問
写真に示す配線器具の名称は。
- イ接地端子付コンセント
- ロ抜止形コンセント
- ハ防雨形コンセント
- ニ医用コンセント
正答 ニ
正答は (4)。
【結論】

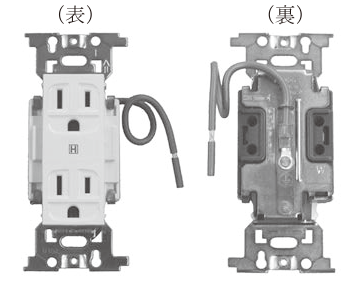

写真は、表面に「H」の表示（医用の記号）があり、裏面から接地用の太い電線が引き出されたコンセントです。病院などの医用室で使う医用コンセントです。
【医用コンセントの特徴】
表面に医用であることを示す表示（H）がある
接地極付きで、接地の確実さが高められている
抜けにくく、壊れにくい丈夫な作り
医療機器は患者の体に直接触れることがあるため、わずかな漏れ電流でも危険になります。医用コンセントは、機器の接地を確実にとるためのものです。
【誤りの選択肢】
解説の続きをみる続きを閉じる
(1) 接地端子付コンセント コンセントの表面の下などにねじ式の接地端子があるものです
(2) 抜止形コンセント 差し込んだプラグをひねって抜けないようにする形式（刃受けが円弧状）のものです
(3) 防雨形コンセント 屋外で使うため、ふたが付いて雨水が入らない構造になっています
【見分け方】
「H」の表示と、裏面の接地用の引出線が目印です。写真に表と裏が並べて示されているのは、この接地の線を見せるためです。
出典：令和6年度上期（出題例）第一種電気工事士学科試験 問25（一般財団法人 電気技術者試験センター 公表）出典元ページ
