一般問題　第8問

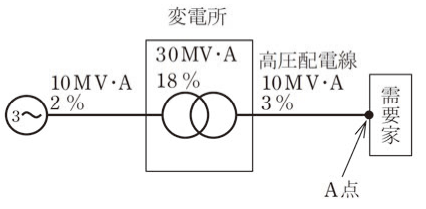

図のように，配電用変電所の変圧器の百分率インピーダンスが基準容量30 MV・A で18 ％，変電所から電源側の百分率インピーダンスが基準容量10 MV・A で2 ％，高圧配電線の百分率インピーダンスが基準容量10 MV・Aで3 ％である。高圧需要家の受電点（A 点）から電源側の合成百分率インピーダンスは基準容量10 MV・A でいくらか。ただし，百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は，いずれも等しいとする。

イ7 ％
ロ9 ％
ハ11 ％
ニ23 ％

正答ハ

正答は (3)。【結論】百分率インピーダンスを足し合わせるには、基準容量をそろえます。基準容量を10MV・Aにそろえます。百分率インピーダンスは基準容量に比例します。　変圧器　　18％（30MV・A基準）　　10MV・A基準に直すと　18　×　10　÷　30　＝　6［％］電源側の2％と高圧配電線の3％は10MV・A基準です。三つは直列なので足し合わせます。　合成百分率インピーダンス　＝　2　＋　6　＋　3 　　　　　　　　　　　　　　＝　11［％］【誤りの選択肢】

解説の続きをみる続きを閉じる

(1) 7　(2) 9　　計算と合いません (4) 23　　変圧器の18％を換算せずに足した値（2　＋　18　＋　3）です【間違えやすい点】基準容量を30MV・Aから10MV・Aへ1/3にしたので、18％も1/3の6％になります。抵抗とリアクタンスの比が等しいという断りは、大きさのまま足してよいことを意味します。

出典：令和8年度上期（出題例）第一種電気工事士学科試験問8（一般財団法人電気技術者試験センター公表）出典元ページ
