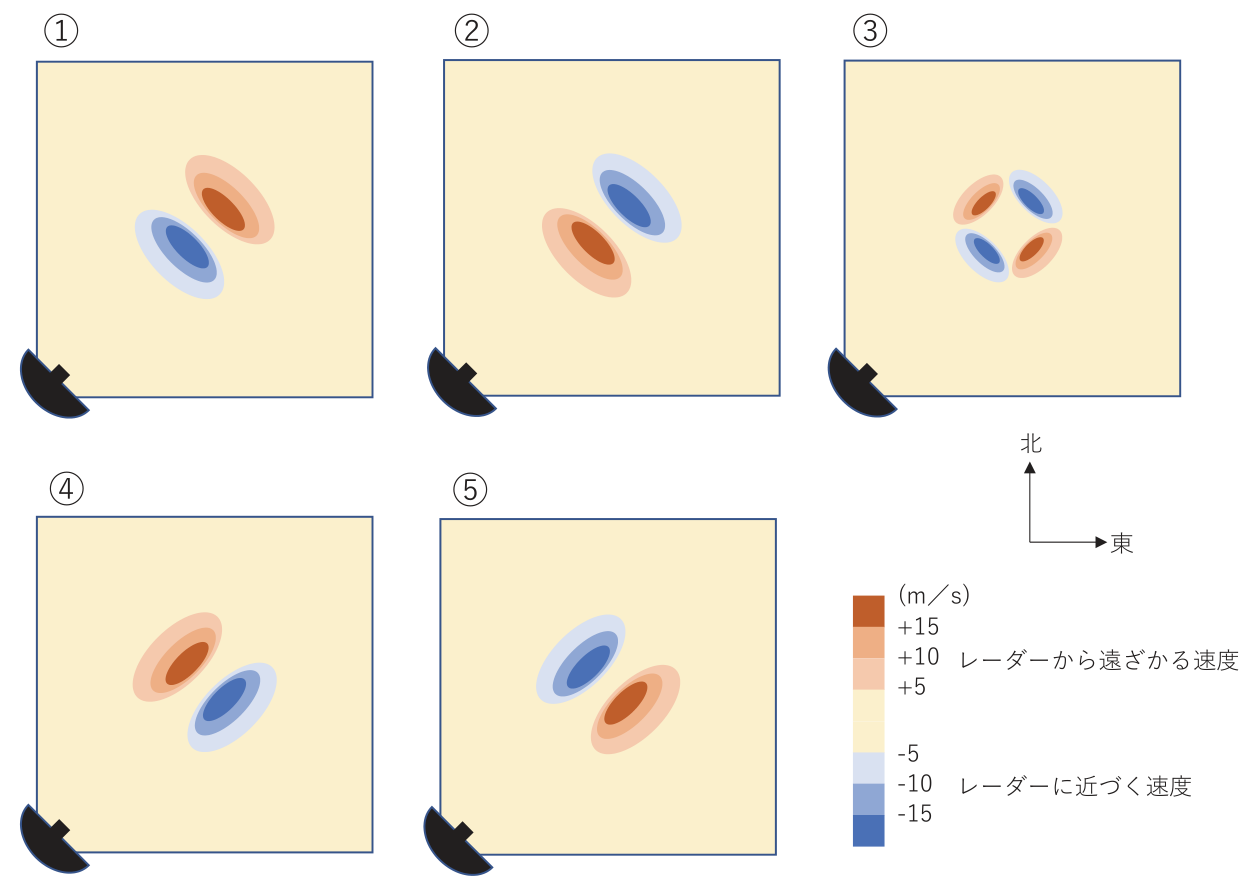

気象庁の気象ドップラーレーダーで降水を伴った低気圧性の渦(メソサイクロン）を観測したとき、アンテナを一定の仰角で走査して…

となり、ビームに直交する方向に正負の対が並びます。⑤ は北西側が青、南東側が赤で、これに当たります。 【ほかの選択肢】 ① ビームの方向に、レーダー側が負・遠い側が正と並ぶのは、発散（吹き出し）のパターンです。誤り ② ビームの方向に、レーダー側が正・遠い側が負と並ぶのは、収束のパターンです。誤り ③ 正負が四つ並ぶのは、回転と発散（収束）が重なったようなパターンで、単純な低気圧性の渦ではありません。誤り ④ 北西側が正、南東側が負で、時計回り（高気圧性）の渦のパターンです。誤り 【覚え方】 レーダーから見て「左が近づく（負）・右が遠ざかる（正）」なら反時計回り（低気圧性）です。
