移動式クレーンに関する知識 第3問

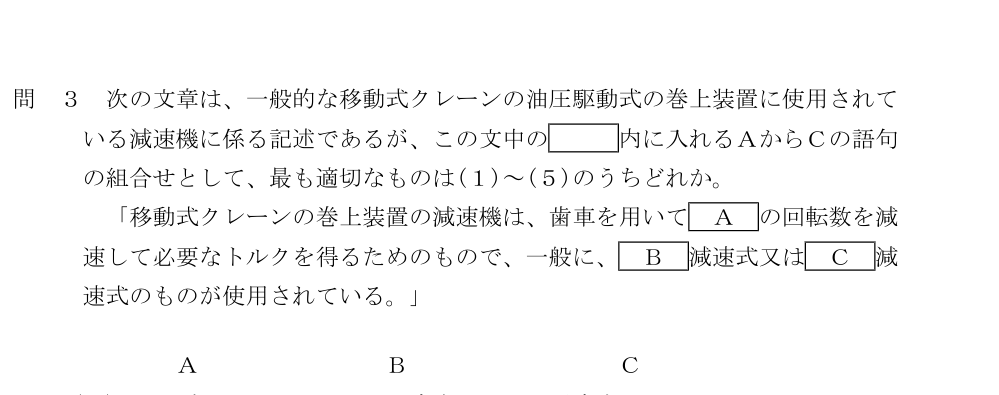

次の文章は、一般的な移動式クレーンの油圧駆動式の巻上装置に使用されている減速機に係る記述であるが、この文中の[ ]内に入れるAからCの語句の組合せとして、最も適切なものは(1)~(5)のうちどれか。「移動式クレーンの巻上装置の減速機は、歯車を用いて[A]の回転数を減速して必要なトルクを得るためのもので、一般に、[B]減速式又は[C]減速式のものが使用されている。」
- (1)A: エンジン B: ウォーム歯車 C: 平歯車
- (2)A: エンジン B: ラチェット歯車 C: ウォーム歯車
- (3)A: 歯車ポンプ B: 遊星歯車 C: ウォーム歯車
- (4)A: 油圧モータ B: 遊星歯車 C: ラチェット歯車
- (5)A: 油圧モータ B: 平歯車 C: 遊星歯車
正答 (5)
正答は (5)。A=油圧モータ、B=平歯車、C=遊星歯車です。
文章はこうなります。
「移動式クレーンの巻上装置の減速機は、歯車を用いて油圧モータの回転数を減速して必要なトルクを得るためのもので、一般に、平歯車減速式又は遊星歯車減速式のものが使用されている。」
【油圧駆動式の力の伝わり方】
エンジン → 油圧ポンプ → 圧油 → 油圧モータ → 減速機
→ 巻上げドラム
減速機の手前にあるのは油圧モータです。エンジンではありません。
【減速機が要るわけ】
油圧モータは速く回るが、そのままでは力が足りない
解説の続きをみる続きを閉じる
回転数を落とすと、そのぶんトルク(回す力)が大きくなります。重い荷を巻き上げるには、この取引が要ります。
【平歯車減速式と遊星歯車減速式】
平歯車減速式 歯車を並べてかみ合わせる。構造が分かりやすい
遊星歯車減速式 太陽歯車のまわりに遊星歯車を配置する。
小さくまとまり、大きな減速比が得られる
ドラムの中に納められるので、遊星歯車減速式が広く使われます。
【ほかの語句が入らないわけ】
歯車ポンプ 油を送り出す装置。減速機の手前にあるものではない
ウォーム歯車 直角に力を伝え、逆転しにくい歯車。
巻上げドラムのロック機構などに使われる
ラチェット歯車 一方向にだけ回し、逆転を止めるつめ車。
減速に使うものではない
【ラチェットとウォームの使いどころ】
どちらも「戻らないようにする」ための仕掛け
減速のためではないので、この文の空欄には入りません。
出典:移動式クレーン運転士 2023年上半期実施分(2023年10月掲載/公益財団法人 安全衛生技術試験協会 公表試験問題)出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
