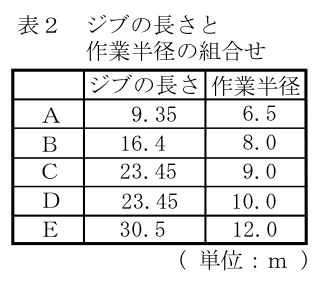

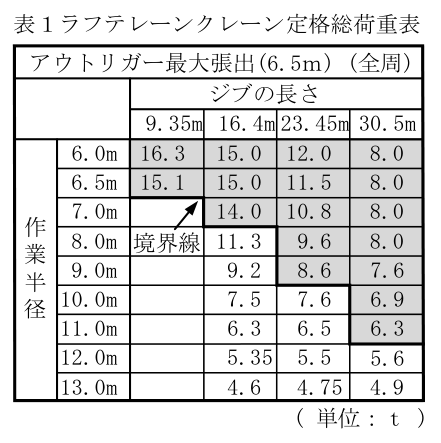

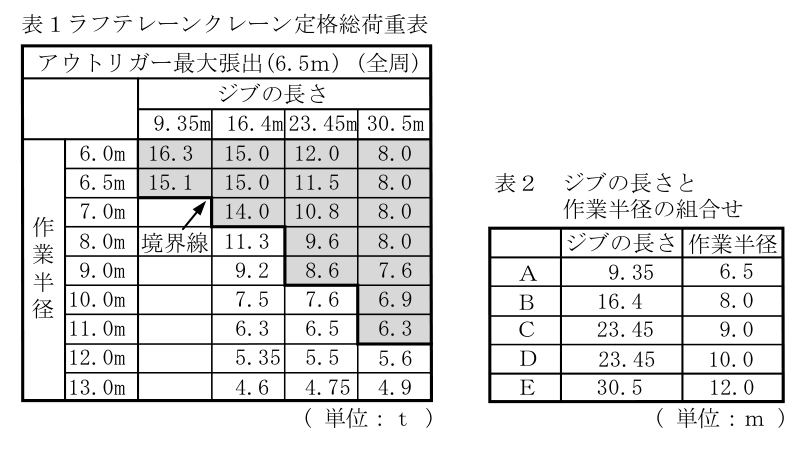

下に掲げる表１は、一般的なラフテレーンクレーンのアウトリガー最大張出しの場合における定格総荷重表を模したものであるが、定…

Ｅ　ジブ 30.5ｍ・作業半径 12.0ｍ　→　5.6　白　　　→　安定 強度で決まっているのはＡとＣなので、正答は (2) です。 【表の読み方】 上（作業半径が小さい側）　強度で決まる 下（作業半径が大きい側）　安定で決まる 【そうなるわけ】 作業半径が小さいうちは、倒れる心配より部材がもつかどうか 半径が小さければ転倒モーメントも小さいので、転倒より先に、ジブや旋回支持部の強さが限界になります。半径を大きくしていくと、今度は転倒のほうが先に来ます。境界線は、その入れ替わる場所です。 【境界線が階段状になるわけ】 ジブが長いほど、入れ替わる作業半径が大きくなる ジブが長いと、同じ半径でもジブを寝かせずにすむので、部材への負担が相対的に軽くなります。表では、右の列ほど網かけが下まで伸びています。 【見分けの目印】 同じ値が縦にいくつも並んでいたら、強度で頭打ちになっている 30.5ｍの列で 8.0 が４行つづくのは、そこが機体の強さの上限だからです。半径が変わっても値が動きません。 【実務での意味】 強度側の値は、アウトリガーを張り出しても増えない アウトリガーを広げて効くのは安定側だけです。強度で決まっている範囲では、張出しを大きくしても定格総荷重は上がりません。
