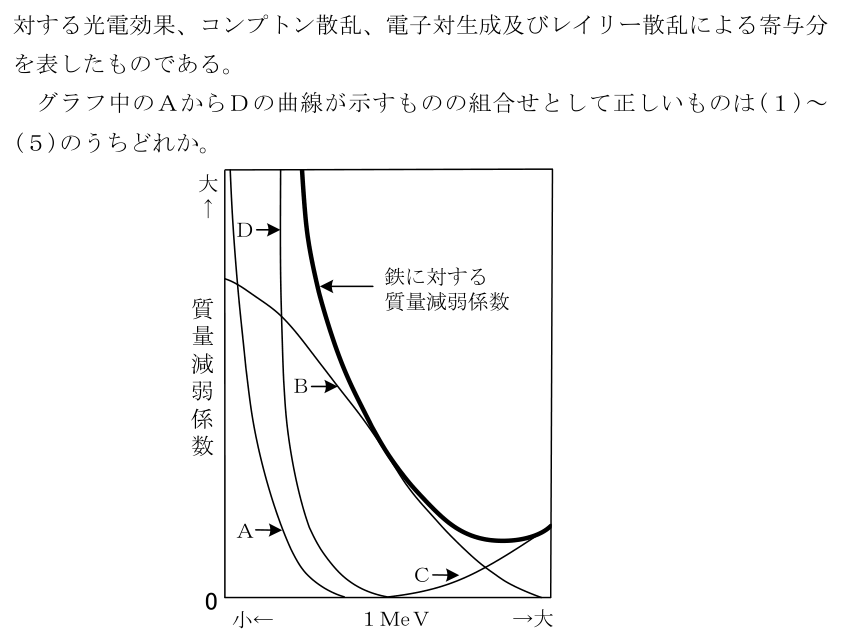

次のグラフは、エックス線の鉄に対する質量減弱係数並びに質量減弱係数に対する光電効果、コンプトン散乱、電子対生成及びレイリ…

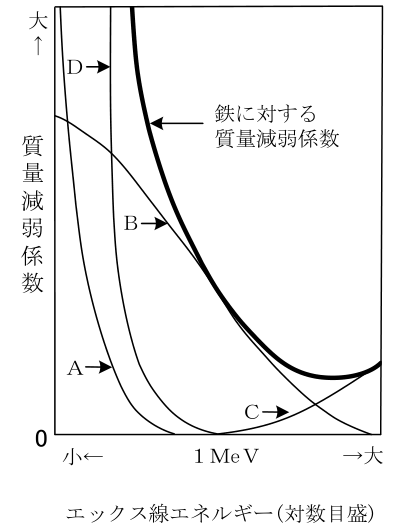

グラフの横軸に「１MeV」の目盛りがあり、Ｃはその付近からゼロを離れて右上がりになっています。右上がりなのはＣだけです。 まずここを押さえれば、選択肢が大きく絞れます。 【ＤとＡの見分け】 光電効果　低エネルギー側で寄与が最も大きく、エネルギーの 　　　　　　３乗に反比例するほど急激に減る レイリー散乱　やはり低エネルギー側だけに現れるが、寄与は 　　　　　　　　　光電効果より小さい グラフで、低エネルギー側の二本のうち上（右）を通るＤが光電効果、その下（左）にあってより低いエネルギーで０に近づくＡがレイリー散乱です。 【Ｂがコンプトン散乱なわけ】 コンプトン散乱は、広いエネルギー範囲で主役を務める 急に減りも増えもせず、なだらかに続くのが特徴です。工業用エックス線の領域（数十～数百keV）では、この寄与が大きくなります。 【太い線（鉄の質量減弱係数）】 四つの寄与を足し合わせたもの 低エネルギー側では光電効果が支配し、中間ではコンプトン散乱、高エネルギー側では電子対生成が効きます。だから、いったん下がって、また上がるという形になります。 太い線が最小になるあたりが、コンプトン散乱から電子対生成へ主役が移る境目です。 【エネルギーによる主役の交代】 低い　→　光電効果 中間　→　コンプトン散乱 高い　→　電子対生成（1.02MeV以上） 【レイリー散乱の位置づけ】 エネルギーを失わず、向きだけ変える弾性散乱 寄与は小さく、低エネルギー側に限られます。
