ボイラーの構造に関する知識　第10問

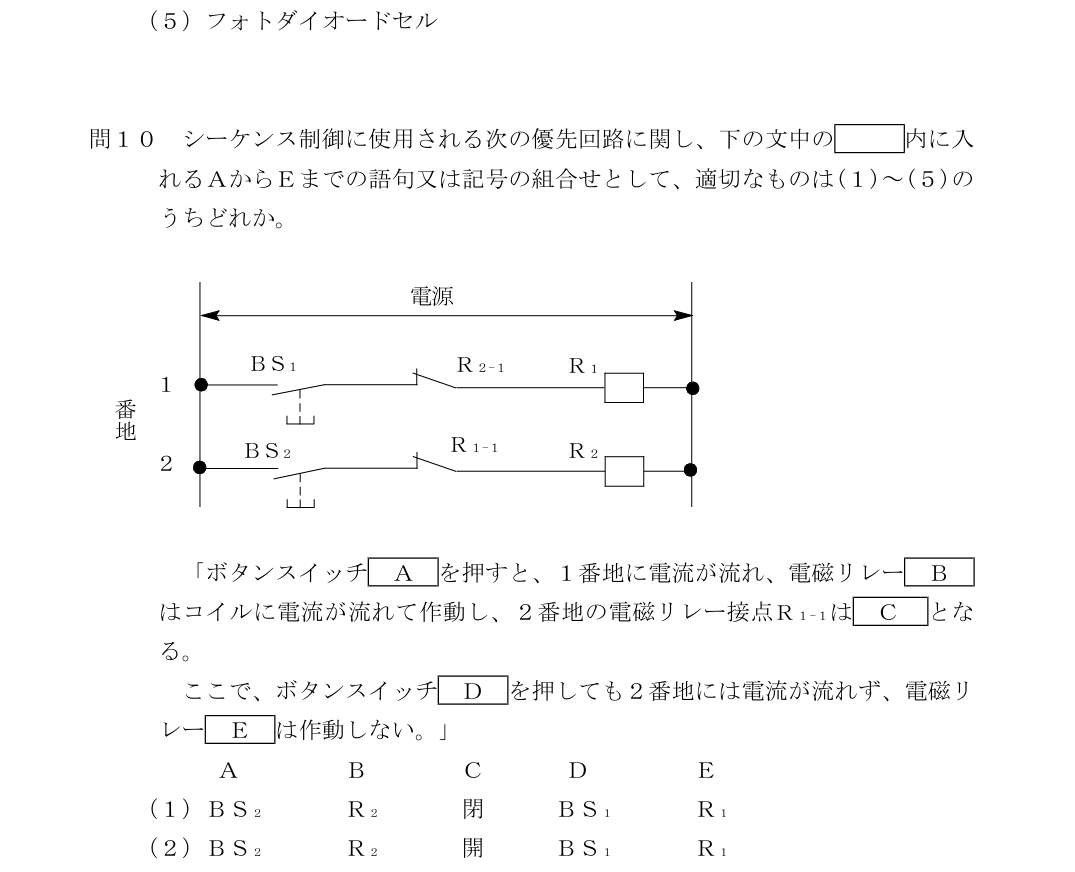

シーケンス制御に使用される次の優先回路に関し、下の文中の[ 　]内に入れるＡからＥまでの語句又は記号の組合せとして、適切なものは(１)～(５)のうちどれか。「ボタンスイッチ[Ａ]を押すと、１番地に電流が流れ、電磁リレー[Ｂ]はコイルに電流が流れて作動し、２番地の電磁リレー接点Ｒ₁₋₁は[Ｃ]となる。ここで、ボタンスイッチ[Ｄ]を押しても２番地には電流が流れず、電磁リレー[Ｅ]は作動しない。」

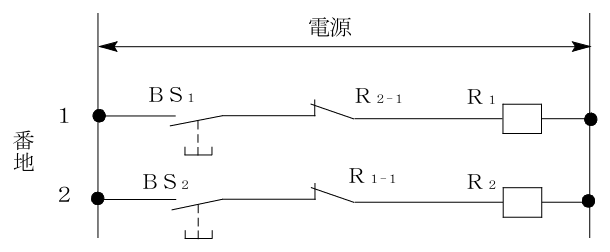

一級ボイラー技士 2023年下半期（2024年4月公表） 第10問の図
正答 (4)
正答は (4)。Ａ＝ＢＳ１、Ｂ＝Ｒ１、Ｃ＝開、Ｄ＝ＢＳ２、Ｅ＝Ｒ２です。 図の回路は、先に押したほうを優先し、あとから押したほうを働かせない「優先回路」です。 【回路のつながり】 １番地　ＢＳ１ → Ｒ２-１ → Ｒ１のコイル ２番地　ＢＳ２ → Ｒ１-１ → Ｒ２のコイル それぞれの番地に、相手のリレーの接点が割り込んでいます。 【ＢＳ１を押したとき】 １番地に電流が流れ、Ｒ１のコイルが働く 　↓ ２番地にあるＲ１-１の接点が開く 　↓ ＢＳ２を押しても２番地に電流は流れず、Ｒ２は作動しない
解説の続きをみる続きを閉じる
【Ｒ１-１が「開」になるわけ】 ふだん閉じていて、リレーが働くと開く接点（ｂ接点）だから 図では接点の記号が、線に斜めの棒を渡した形で描かれています。これがふだん閉じている接点を表します。働けば、この棒が外れて開きます。 【この回路が要る場面】 二つの操作が同時に成り立つと危ない場合 たとえば正転と逆転、開と閉のように、両立してはいけない指令どうしを互いに締め出します。互いに相手の接点を挟み合う形なので、インタロック回路とも呼ばれます。

出典：一級ボイラー技士 2023年下半期実施分（2024年4月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
